Тестер напівпровідникових елементів , транзисторів

Цифровий тестер M328 LCR-T3 використовується для перевірки і визначення параметрів різних електронних елементів, таких як елементи живлення, резистори, конденсатори, котушки індуктивності, діоди, транзистори, симистори т.п. з подальшим виведенням цих параметрів на рідкокристалічний дисплей. Грубо кажучи, можна тестувати все, що має від 2 до 3 ніжок.
Для використання тестера M328 LCR-T3 потрібно спочатку підключити до нього живлення. З плати тестера виведений адаптер живлення під батарею 6F22 (Крона) з напругою 9 В. Підключати батарею потрібно дотримуючись полярності. Живлення не складно переробити вручну за допомогою пайки під інше джерело живлення (наприклад, блок живлення). Клеми живлення на платі легкодоступні. Батарея 6F22 (Крона) в комплект поставки не входить. Після підключення живлення тестер готовий до роботи.
Тестер M328 LCR-T3 включається натисненням кнопки-маніпулятора, яка в правому нижньому куті плати, після чого включається дисплей з приємним зеленим підсвічуванням і починається завантаження прошивки і вимір напруги живильної батареї. Якщо напруга буде нижче норми (3 - 4 В), то тестер покаже на дисплеї помилку і вимкнеться. Якщо напруга нижче 3 В той тестер зовсім не включиться.

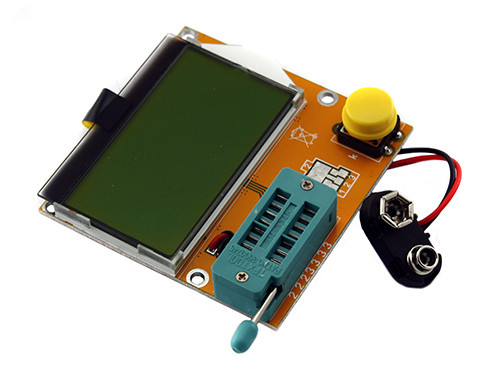

Виглядає цифровий тестер M328 LCR-T3 так:

Тестер M328 LCR - T3 оснащений 14 - контактною ZIF панеллю з нульовим зусиллям . Для зручності використання кожен контакт підписаний цифрою 1 , 2 або 3 .
Таблиця розміщення контактів :

Для безпосередньо тестування потрібно підняти ручку ZIF панелі, вставити електронний елемент в ZIF панель, опустити ручку ZIF панелі, натиснути на кнопку включення. Електронний елемент потрібно встановлювати в ZIF панель таким чином, щоб ніжки елемента стояли в контактах з різними цифрами. Наприклад, резистор можна встановлювати між ніжками 1-2, 2-3, 1-3; для транзистора тільки 1-2-3.
Тестер M328 LCR-T3 оснащений 3-контактним майданчиком для тестування SMD елементів. Для тестування потрібно покласти SMD елемент на майданчик і жорстко зафіксувати (крокодилом, прищіпкою, пайкою т.п.), потім натиснути кнопку включення тестера.
Тестер M328 LCR-T3 автоматично визначає, який тип електронного елемента в нього встановлений. Також тестер визначає деякі додаткові параметри електронного елемента, наприклад для транзистора - коефіцієнт посилення струму або для конденсатора - місткісний опір і падіння напруги.
Тест конденсатора виглядає так (також показує місткісний опір і падіння напруги):

Тест елемента живлення виглядає так:

Тест польового транзистора виглядає так:

Тест біполярного транзистора виглядає так:

Тест тиристора виглядає так:

Тест симистора виглядає так:

Тест діода виглядає так:

Також тестер M328 LCR - T3 може вимірювати індуктивність .
Якщо до тестера не підключений ніякий електронний елемент , невідомий тестеру електронний елемент або включений елемент несправний , то на дисплеї буде повідомлення :

Тестер M328 LCR-T3 оснащений рідкокристалічним дисплеєм з роздільною здатністю 128 на 64 точок і діагоналлю 2,6 дюйма. Результати вимірювань зберігаються на дисплеї протягом 15 секунд, потім тестер вимикається. На платі тестера є три отвори для його закріплення на плоскій поверхні.
Тестер M328 LCR-T3 оснащений кнопкою маніпулятором (знизу ліворуч), з її допомогою можна управляти тестером. Крім функції включення, є ще кілька. Якщо натиснути і утримувати кнопку, то відкриється меню налаштування контрастності. Вибір контрастності здійснюється рухом маніпулятора вліво вправо від 0 до 9. Якщо включити тестер і потім утримувати маніпулятор в правому або лівому положенні, то підсвічування буде відключене, потім за 2 - 3 секунди пройде тест, потім з'явиться напис «Shudown» і тестер вимкнеться.

Характеристики:

модель: M328 LCR-T3;
мікроконтролер: AtMEGA 328P AU;
версія прошивки: 2,07;
живлення: батарея 6F22 "Крона" (в комплект поставки не входить);
робочий струм: 25мА;
дисплей: з роздільною здатністю 128 на 64 точок, діагоналлю 2,6 дюйма, зеленим підсвічуванням;
може тестувати: елементи живлення, резистори, конденсатори, котушки індуктивності, діоди, подвійні діоди, транзистори, симистори, тиристори;
вимір опору: до 50М з роздільною здатністю до 0,1;
вимір ємності: 30пФ - 100млФ роздільна здатність до 1пФ (починаючи з якоїсь ємності показує ESR і втрати напруги);
вимірювання індуктивності: 0,01 мГн - 20 Гн;
визначає параметри діодів: падіння напруги, ємність переходу, розпіновка;
визначає: розпіновку тиристорів;
визначає параметри транзисторів: тип (NPN, PNP, N-P channel MOSFET JFET), терморегулятори і відображає наявність захисного діода;
розміри: 78 х 65 х 15 мм;
вага: 44 г
