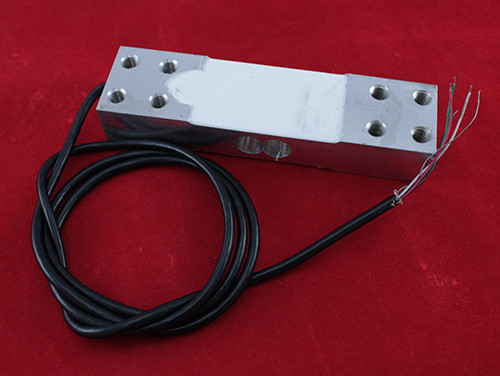

Тензодатчик до 200кг тензометричний датчик для електронних ваг

Тензодатчик до 200 кг тензометричний датчик для електронних ваг може використовуватися в підлогових побутових, торговельних, товарних, технічних вагах, дозувальному та фасувальному обладнанні як чутливий елемент. Принцип дії датчика ґрунтується на вимірюванні деформації та перетворення значення деформації в електричний струм.
Для використання датчика потрібно встановити його на відповідне місце у вагах, зазвичай це під кришкою ваг. Датчик має вісім монтажних отворів діаметром 6 мм з різьбленням і фасками. Відстань між центрами отворів 20 мм, як по вертикалі, так і по горизонталі.
Правильний напрямок навантаження вказано на датчику стрілкою. Датчик під'єднується до ваг за 4-х провідною мостовою схемою. Провідники червоного (+E) і чорного (-E) кольору - одне плече, білого (+S) і зеленого (-S) - друге.
Живлення датчика становить 5 - 12 В постійного струму, довжина кабелю 1 м.

Характеристики:

матеріал корпусу датчика: алюмінієвий сплав;
максимальне навантаження: 200 кг;
клас точності: C3;
точність: 0,02 % FS;
чутливість: 1±0,1 мВ/В;
безпечне перевантаження: 120%;
руйнівне перевантаження: 150%;
вхідний опір: 405 Ом;
вихідний опір: 350 Ом;
напруга живлення: 5 - 12 В;
довжина кабелю: 1 м;
ступінь захисту: IP65;
розмір: 158 х 48 х 35 мм;
вага: 320 г.
