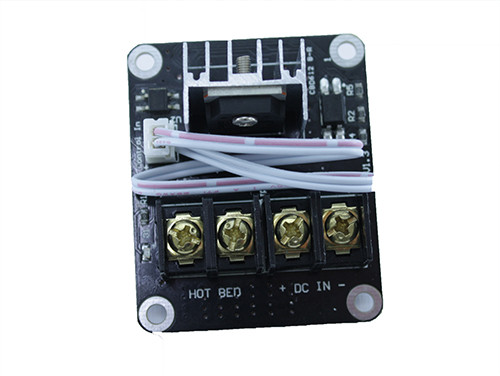

Плата комутації MOSFET транзистор нагріву платформи MKS 3D-принтера 25A

Плата комутації V1.3 використовується для управління живленням нагрівальної платформи 3D-принтера. Також може використовуватися для управління живленням нагрівачів, світлодіодних стрічок, електродвигунів. Практичне застосування: заміна слабких польових транзисторів, встановлених в більшості популярних плат управління 3D-принтером RAMPS, RAMBO, RUMBA, MKS Gen. Плата комутації V1.3 зібрана на польовому транзисторі HA210N06.
Для використання плати комутації V1.3 потрібно до силових клем, позначених на платі DC IN, підключити зовнішнє джерело живлення з напругою 12 - 24 В постійного струму. Номінальний вихідний струм блоку живлення повинен бути на 20% більше споживаного струму.
Далі до гнізда, позначеному Control In, потрібно підключити керуючий сигнал або від материнської плати управління 3D-принтером, або від іншого керуючого пристрою. Значення сигналу повинно бути в межах 5 - 12 В постійного струму.
Після цього до силових клем, позначених на платі HOT BED, потрібно підключити навантаження. Максимальний струм навантаження становить 25 А постійного струму без активного охолодження і до 210 А з активним охолодженням.
Схема підключення плати комутації HA210N06:

Плата комутації V1.3 має 4 монтажних отвори для закріплення на плоскій поверхні. Відстань між отворами 52 мм по довжині і 42 мм по ширині.

Характеристики:

версія : V1.3 ;
польовий транзистор : HA210N06 ;
сумісність з платами : RAMPS, RAMBO, RUMBA, MKS Gen і т.п.;
напруга живлення : 12 - 24 В ;
опторозв’язка : є ;
максимальний струм навантаження без охолодження : 25 А ;
максимальний струм навантаження з охолодженням : до 210 А ;
керуючий сигнал : 5 - 12 В ;
відстань між отворами : 52 мм по довжині, 42 мм по ширині ;
розміри : 60 x 50 x 26 мм ;
вага : 33 г
