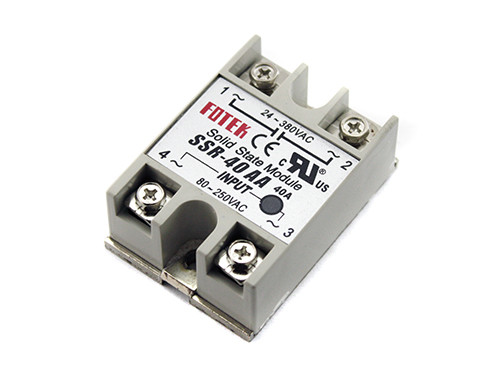

Однофазне твертоділе реле SSR-40AA 40А AC-AC
195 ₴
- В наявності
- Код: 112810
- +380 (66) 811-38-40Олексій вт/пт не відповість до 14
Однофазне твердотіле реле SSR-40AA 40А 24-380В використовується для безконтактної комутації пристроїв з робочою напругою 24 - 380 В змінного струму частотою 50/60 Гц.
Для використання реле потрібно включити його в ланцюг з робочою напругою 24 - 380 В змінного струму, яку потрібно комутувати, клемами «1» і «2» (полярність не має значення). Потім до клем «3» і «4» (полярність не має значення) потрібно підключити керуючий сигнал змінного струму з напругою 80 - 250 В на включення/вимикання реле.
Якщо на реле подається керуючий сигнал, то повинен горіти червоний світлодіод, який знаходиться на корпусі реле.
На корпусі однофазного твердотілого реле SSR-40AA 40А AC-AC є чотири клеми затиску.
Клеми «1» і «2» використовуються для комутації ланцюгів. Клеми «3» і «4» використовуються для підключення до реле сигналу змінного струму.
Живлення реле здійснюється від керуючого сигналу змінного струму. Напруга живлення 80 - 250 В змінного струму.
Увага! Твердотілі реле типу SSR призначені для комутації навантаження з активною (резистивною) складової і для слабоємнісниго навантаження, наприклад, лампи розжарювання. Твердотілі реле типу SSR не призначені для комутації навантаження з реактивної (індуктивної та ємнісної) складової, наприклад, електродвигунів. Для комутації навантаження з реактивною складовою потрібно дотримуватися умови: максимальний комутований струм повинен становити 20 - 40% від номінального; обов'язкове використання радіатора і вентилятора обдування. Якщо при використанні реле, для комутації навантаження з реактивною складовою, його температура занадто висока - потрібно зменшити максимальний комутований струм.
Характеристики:
модель: SSR-40 AA;
тип: AC - AC;
метод управління: комутація при переході струму через нуль;
номінальна напруга, що управляє: 80 - 250 В змінного струму;
напруга включення/вимикання: більше 45 В /менше 35 В;
струм спрацьовування: 5 мА /110 В;
номінальна напруга навантаження: 24 - 380 В змінного струму;
номінальний струм навантаження: 40 А;
падіння напруги: 1,6 В / 2,5 ° С;
максимальний короткочасний струм: 410 А;
струм витоку: 3 мА;
час відгуку на вхідний сигнал: менше 10 мс;
діелектрична міцність: більше 2,5 кВ АС /1 хв;
опір ізоляції: більше 50 МОм /500В DC;
діапазон робочих температур: -20 - 80 ° С;
фізичні розміри (Д х Ш х В): 60 х 45 х 24 мм;
вага: 110 г.
Основні | |
---|---|
Виробник | Fotek |
