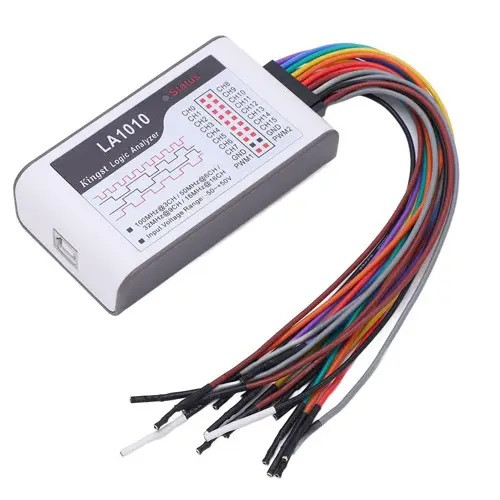

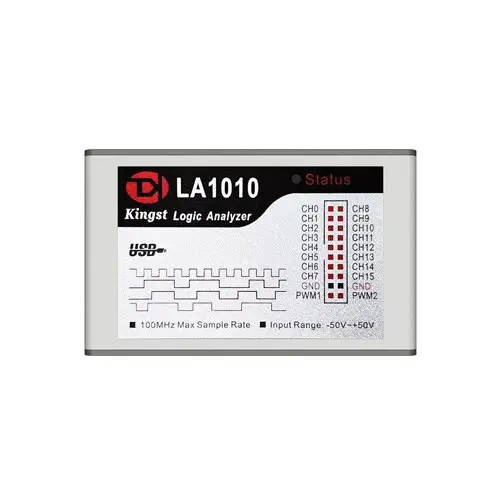

USB Логічний аналізатор 100МГц 16-кан Type-C, Kingst LA1010

Kingst LA1010 – високопродуктивний логічний аналізатор, який має 16 вхідних каналів і частоту дискретизації до 100 МГц. Пристрій підтримує велику кількість стандартних протоколів і може використовуватися для аналізу і тестування, розробки та налагодження багатьох цифрових систем (ARM / MCU / FPGA і т.д.), програм, а також моніторингу і запису цифрових сигналів.

Характеристики входу:

• Кількість каналів: 16
• Максимальна частота дискретизації:
  • 100 МГц – 3 канали
  • 50 МГц – 6 каналів
  • 32 МГц – 9 каналів
  • 6 МГц – 16 каналів
• Пропускна здатність: 20 МГц
• Мінімальна ширина імпульсу: 20 нс
• Діапазон вхідної напруги: від -50 до +50 В
• Вхідний опір: 220 КОм
• Ємність: 12 пФ
• Настроюваний рівень тригера: від -4 до +4 В (крок: 0,01 В)

Характеристики ШІМ-виходу:

• Кількість каналів: 2
• Діапазон частот: від 0,1 до 10 МГц
• Крок налаштування частоти ШІМ-генератора: 10 нс
• Крок налаштування ширини імпульсу ШІМ-генератора: 10 нс
• Вихідна напруга: 3,3 В
• Вихідний опір ШІМ: 50 Ом
• Підтримувані протоколи: UART/RS-232/485, I2C, SPI, CAN, DMX512, HDMI CEC, I2S/PCM, JTAG, LIN, Manchester, Modbus, 1-Wire, UNI/O, SDIO, SMBus, USB1.1, PS/2, NEC InfraRed, Parallel та ін.
• Живлення: через роз'єм Type-C
• Розміри: 9 x 5,5 x 1,8 см
• Вага комплекту: 220 г

Комплектація:

• аналізатор Kingst LA1010;
• 9-контактний кабель (гребінка) – 2 шт.;
• 2-контактний кабель (гребінка);
• кліпси 20 шт.;
• кабель Type-C на Type-C з перехідником на USB-A;
• тканинний чохол;
• інструкція англійською та китайською мовами.
