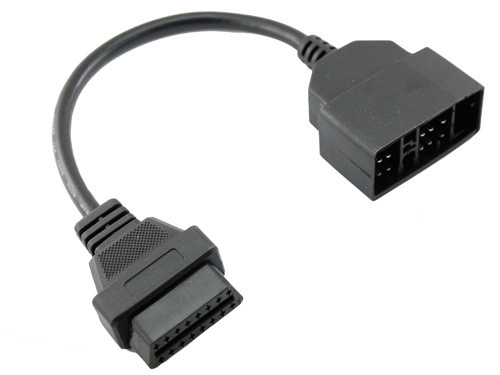

Перехідник з OBD2 16pin мама на Toyota 22pin тато

Даний адаптер призначений для підключення різних сучасних діагностичних сканерів з OBD2 роз'ємом до автомобілів марки Toyota , що мають старий 22 - х контактний роз'єм .
Розпіновка 22 - контактного прямокутного роз'єму :

FP - контроль напруги на паливному насосі або висновок для подачі напруги на паливний насос при перевірці тиску в паливній системі;
W - зчитування кодів самодіагностики двигуна (ланцюг лампи Check Engine);
E1 - зчитування кодів самодіагностики двигуна;
Ox - контроль вихідної напруги лямбда-зонда;
TЕ1 - зчитування кодів самодіагностики двигуна;
TЕ2 - зчитування кодів самодіагностики двигуна;
CC2 - діагностика другого лямбда-зонда;
TС - зчитування кодів самодіагностики додаткових систем - ABS, Трекшн-контроль, Система управління рівнем Hight Control та ін .;
OP2 - K-лінія діагностики;
+ B - живлення +12 В;
VF-feedback voltage - контакт, напруга на якому є результатом аналізу комп'ютером стану і швидкодії лямбда-зонда, а також для індикації режиму, в якому знаходиться інжекторна система. Іноді вихідна напруга виведена на CCO.
VF2 - аналогічно VF, але для другого лямбда-зонда;
OX2 - аналогічно OX, але для другого лямбда-зонда;
TS - зчитування кодів самодіагностики датчиків швидкості ABS і Трекшн-контроль;
TT - діагностика АКПП;
OP3 - L-лінія діагностики;
IG- массa.
Розпіновка 16-контактного трапецієподібного роз'єму OBD2:

1 - визначається виробником ;
2 - шина J 1850 ;
3 - визначається виробником ;
4 - заземлення шасі ;
5 - сигнальне заземлення ;
6 - CAN ( прямий ) J2284 ;
7 - ISO 9141 - 2 ( К - лінія ) ;
8 і 9 - визначається виробником ;
10 - шина J1850 ;
11 , 12 , 13 - визначаються виробником ;
14 - CAN ( інвестований ) J2284 ;
15 - ISO 9141 - 2 ( L - лінія ) ;
16 - напруга акумулятора .

Характеристики:

підключення до автомобіля Toyota : 22 - піновий роз'єм типу тато ;
підключення до діагностичного сканера : 16 - піновий роз'єм типу мама ;
довжина : 29.5 см ;
вага : 108 г ;
колір: чорний.

.
