Кабельний тестер трасошукач автомобільної проводки ланцюга EM415Pro

Автомобільний кабельний тестер , трасошукач , трекер EM415Pro використовується для знаходження дроти і простеження траси його прокладки без пошкодження ізоляції . Також використовується для пошуку обривів і коротких замикань в автомобільній проводці і перевірки цілісності кабелів і проводів , що знаходяться як під напругою , так і без нього . Трасошукач також може використовуватися в будь-якій проводці постійного струму з напругою не більше 42 В.

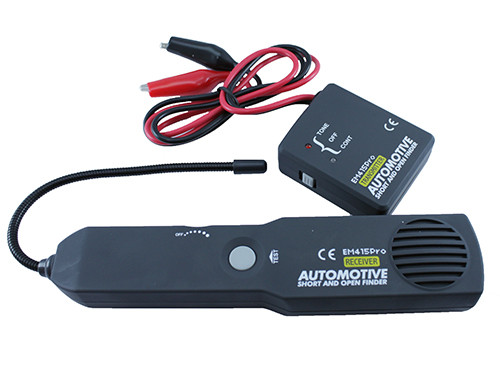

Конструкція трасошукача EM415Pro :

1. Регулятор гучності з вимикачем;
2. Кнопка TEST;
3. Чутливий елемент щупа приймача;
4. Перемикач режимів роботи передавача;
5. Світлодіодні індикатори режимів роботи передавача.
Для використання трасошукача EM415Pro потрібно спочатку встановити в приймач і передавач елементи живлення типу 6F22 (Крона), по одному на кожен. Елементи живлення 6F22 (Крона) входять в комплект поставки. Для установки батареї в приймач потрібно відкрити бокс для елементів живлення, згідно з полярністю встановити в бокс батарею типорозміру 6F22 (Крона), закрити бокс. Для установки батареї в передавач потрібно за допомогою фігурної викрутки відкрутити шуруп, зняти кришку, згідно з полярністю встановити в бокс батарею типорозміру 6F22 (Крона), закрити кришку назад і закрутити шуруп.
На платі передавача є двопозиційний перемикач, який використовується для вибору типу імпульсу. Одне положення - монотонний імпульс, друге положення - стрибкоподібний імпульс. Також тип імпульсу впливає на звук з динаміка приймача.
Перед використанням передавача від'єднайте від проводки всі вузли або підсистеми, чутливі до імпульсів напруги і струму: повітряні подушки безпеки, електронні блоки управління і т.п.
Для використання трасошукача EM415Pro потрібно під'єднати передавач до шуканого проводу згідно з однією з двох схем:

Після підключення потрібно перевести перемикач режимів роботи передавача в положення TONE, якщо режим включився повинен горіти червоний світлодіод TONE. Далі на приймачі потрібно повернути за годинниковою стрілкою до клацання регулятор гучності з вимикачем і встановити рівень гучності приблизно на середнє положення. Чутливий елемент приймача встановлений на гнучкий щуп і може використовуватися у важкодоступних місцях. Після включення приймача на ньому потрібно натиснути і утримувати кнопку TEST, встановити чутливий елемент щупа під кутом 90 градусів проводу,що перевіряють, і переміщати його вздовж дроти до тих пір, поки звуковий сигнал не зникне. Коли в якомусь місці трасування звуковий сигнал приймача різко слабшає або зовсім зникає - це і буде точка обриву проводу.
Приймач оснащений гніздом jack 3,5 мм. Цей гніздо призначене для навушників, які не входять до комплекту поставки. Навушники можна використовувати, якщо потрібно дотримуватися тиші або, навпаки, дуже великий рівень шуму і звуковий сигнал з вбудованого динаміка погано чути або нечутний зовсім.
Також приймач може шукати лінії, за якими не йде імпульс від передавача. Лінії повинні бути під напругою. При трасуванні таких ліній звук не такий інтенсивний, як при взаємодії з передавачем, але цілком помітний.
Для перевірки цілісності проводів потрібно підключити крокодили передавача до обох кінців тестованого проводу. Після підключення потрібно перевести перемикач режимів роботи передавача в положення CONT, якщо провід цілий, світлодіод CONT горітиме зеленим кольором. Якщо ж світлодіод CONT не горітиме - провід обірваний або опір проводу більше 10 кОм. Таким же чином можна тестувати лампи.
Для перевірки проводів на коротке замикання потрібно спочатку відключити тестовані дроти від всіх з'єднань і джерел живлення. Потім потрібно підключити крокодили передавача до обох тестованих проводів і перевести перемикач режимів роботи передавача в положення CONT. Якщо світлодіод CONT горітиме зеленим кольором - між проводами є коротке замикання. Якщо ж світлодіод CONT не горітиме, то дроти не закорочені або опір лінії більше 10 кОм.

Характеристики:

модель: EM415Pro;
сумісний з ланцюгами постійного струму з напругою: до 42 В;
елементи живлення: 6F22 (Крона) 2 шт .;
розміри приймача: 195 x 40 x 22 мм;
довжина щупа приймача: 185 мм;
розміри передавача: 65 x 55 x 22 мм;
довжина проводів передавача: 1 м;
вага комплекту: 355 г

Комплект поставки:

• Передавач трасошукача EM415Pro;
• Приймач трасошукача EM415Pro;
• Елемент живлення 6F22 (Крона) - 2 шт .;
• Синтетичний чохол;
• Посібник користувача англійською мовою.
