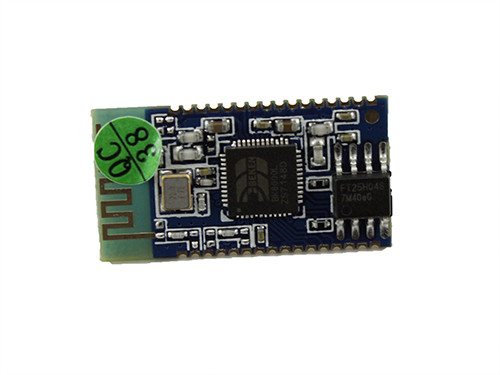

Стерео аудіо модуль Bluetooth 2.1 BK8000L F-6188 V4.0

95 ₴

Мінімальна сума замовлення на сайті — 150 грн

  • Немає в наявності
  • Код: 115038
Стерео аудіо модуль Bluetooth 2.1 BK8000L F-6188 V4.0
Стерео аудіо модуль Bluetooth 2.1 BK8000L F-6188 V4.0Немає в наявності
95 ₴
+380 (67) 342-92-45
Денис
  • +380 (66) 811-38-40
    Олексій вт/пт не відповість до 14
+380 (67) 342-92-45
Денис
  • +380 (66) 811-38-40
    Олексій вт/пт не відповість до 14
повернення товару протягом 30 днів за домовленістю

Bluetooth модуль F-6188 дозволяє підключати різні модулі Arduino, Raspberry PI (і їм подібні) до телефонів, PDA, надолонниками, смартфонам, ноутбуків і інших пристроїв, що мають на борту модуль Bluetooth і передавати дані по UART інтерфейсу. Також F-6188 може використовуватися як аудіо модуль, тобто приймати по Bluetooth інтерфейсу цифрової аудіо потік, відтворювати його, а також керувати гучністю, перемикати треки і т.п. На основі модуля можна створити бездротові Bluetooth навушники або Bluetooth гарнітуру. Також модуль можна вбудувати в авто магнітолу та за допомогою смартфона відтворювати улюблені треки «по повітрю». Також за допомогою F-6188 можна заряджати акумулятори 3,7 В невеликої ємності тому вихідний струм малий, до 150 мА. На платі модуля є клемний майданчик для підключення зовнішньої антени.
Для використання Bluetooth модуля потрібно визначити, для яких цілей буде використовуватися F-6188 - як Bluetooth прийомо-передавач абияк аудіо модуль.
Якщо використовувати F-6188 як прийомо-передавач, до модуля потрібно підключити живлення і мікроконтролер. Потім потрібно встановити бібліотеку і записати в мікроконтролер програму для роботи з модулем. Далі на комп'ютері потрібно створити COM порт по Bluetooth з'єднанню. Після цього знадобиться програма-термінал для відправки даних через COM порт по Bluetooth з'єднанню. Також є можливість підключення до Linux і Android. Пароля для з'єднання немає. AT-команди для цього модуля не працюють.
Як гарнітури працює в режимі напівдуплекс тобто співрозмовник не буде вас чути, поки сам не припинить говорити.
Якщо використовувати F-6188 як аудіо модуль, потрібно підключити живлення і роз'єм для навушників або відразу пристрої відтворення звуку. Для якісного відтворення звуку може знадобитися аудіо підсилювач. Модуль визначається як гарнітура і після з'єднання з master пристроєм відразу готовий відтворювати звук. Якщо підключити тільки живлення і пристрої відтворення без кнопок модуля, то гучність автоматично буде на максимумі. Чи буде регулювання звуку - залежить від master пристрою: гучність може, як регулюватися, так і не регулюватися і залишатися на максимумі. До модуля можна підключити моно мікрофон. Також до F-6188 можна підключати кнопки: Play, Back, кнопку Next, Preview, Vol +, Vol-, зняття трубки.
Розпіновка модуля F-6188:
Распиновка модуля F-6188

Призначення висновків Bluetooth модуля:

  • GND - загальний контакт;
  • RF - зовнішня антена;
  • TMS, TCK, TDO, TDI - інтерфейс JTAG, кнопки управління;
  • RSTN - скидання;
  • MBISTEN - перевірка біта пам'яті;
  • TX, RX - інтерфейс UART;
  • GPIO2 - кнопка Play, кнопка зняття трубки;
  • GPIO3, GPIO4 - світлодіоди індикації;
  • GPIO5 - функція Mute;
  • VADC - аналогово-цифровий перетворювач;
  • 3.0_OUT - вихідна напруга;
  • VBAT - вхідна напруга;
  • VUSB - контролер живлення;
  • AUDIO_RN, AUDIO_RP - правий канал звуку;
  • AUDIO_LN, AUDIO_LP - лівий канал звуку;
  • VMIC, MICP, MICN - мікрофон;
  • INL, INR, GPIO11 - AUX вхід.

Модуль F-6188 має два канали звуку з окремими негативними полюсами. Для підключення навушників із загальним негативним полюсом не можна з'єднувати разом негативні полюси каналів звуку. Виходом з даної ситуації може бути підтягування негативного полюса від одного з виводів GND.
Живлення Bluetooth модуля F-6188 здійснюється або від мікроконтролера, або від зовнішнього джерела живлення (блоку живлення, батареї). Напруга живлення модуля 2,8 - 4,2 В струм споживання 60 мА.

Характеристики:

модель: F-6188 V4.0;
чіп: BK8000L;
частота: 2,402 - 2,480 ГГц;
потужність передавача: 4 дБм (PCB антена), Class2;
чутливість приймача: -80 дБм;
версія Bluetooth: 3.0 ;,
Bluetooth протоколи: HFPV1.5/A2DPV1.2/AVRCPV1.4 / HSP1.2/GAVDP1.2/IOP;
відтворення аудіо: SBC;
радіус дії: приблизно 10 м;
максимальний опір пристроїв відтворення без підсилювача: 32 Ом;
напруга живлення: 2,8 - 4,2 В;
струм споживання: до 60 мА;
струм споживання в сплячому режимі: менше 500 мкА;
зовнішні інтерфейси: I2C, SPI, UART, JTAG;
швидкість з'єднання по UART: 115200 бод;
вбудований контролер заряду акумуляторів: Li-ion, Li-Pol;
струм зарядки акумуляторів: до 150 мА;
пароль для з'єднання: немає пароля;
розміри: 25 x 14 x 2 мм;
вага: 2г.

Даташит англійською мовою .

Характеристики
Основні
ВиробникRobotDyn
