Тестер світлодіодів LED ламп підсвічування РК ТВ, автоматичний, 0-320В
1 085 ₴
- В наявності
- Код: 115028
- +380 (67) 342-92-45Денис вт/пт до 14

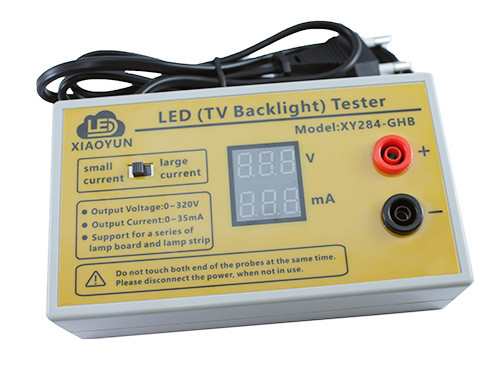

Тестер світлодіодів LED ламп підсвічування РК ТВ, автоматичний XY284-GHB, 0-320 В використовується для перевірки світлодіодних LED панелей, LED планок, окремих світлодіодів підсвічування рідкокристалічних матриць моніторів і телевізорів. Також є можливість перевірки LED панелей і LED планок без розбирання матриці.
Для використання тестера XY284-GHB потрібно підключити щупи, які входять в комплект поставки, в гнізда, позначені «+» і «-». Червоний щуп потрібно підключити в гніздо «+», чорний щуп в гніздо «-». Після підключення щупів з пробників потрібно зняти захисні кембрики. Довжина проводів щупів становить 90 см, довжина щупів 15 см, довжина пробників щупів 22 мм.
Живлення тестера може здійснюватися від побутової електромережі змінного струму з напругою 220 В. Напруга живлення тестера XY284-GHB може варіюватися від 85 до 265 В змінного струму. Довжина шнура живлення становить 1 м, на кінці шнура євровилках.
Червоний і чорний щупи не можна замикати між собою тому утворюється коротке замикання.
Після включення напруги живлення включатися два 3-х розрядних 7-сегментних індикатора, які позначені V (поточний вихідна напруга) і mA (поточний вихідний струм). До тестеру XY284-GHB не можна підключати навантаження поки на індикаторі V не стабілізується значення вихідного напруга в межах 315 - 320 В.
Зважаючи на високий вихідної напруги не можна одночасно братися руками за пробники червоного і чорного щупа, щоб уникнути удару струмом.
Для перевірки LED панелей, LED планок, окремих світлодіодів підсвічування рідкокристалічних матриць моніторів і телевізорів потрібно підключити червоний щуп тестера до позитивного полюса живлення, а чорний щуп до негативного полюса живлення тестованого пристрою. Після підключення до XY284-GHB навантаження на індикаторах V і mA будуть відображатися поточні значення споживаного струму і напруги, які споживає LED панель, LED планка або окремий світлодіод.
Вихідна напруга і вихідний струм для перевірки LED панелей, LED планок, окремих світлодіодів підбираються тестером автоматично.
Тестер XY284-GHB оснащений двопозиційним перемикачем з позиціями small current і large current. Позиція перемикача вказує на максимальний вихідний струм тестера. Рекомендується застосовувати позицію small current при перевірці LED планок або окремих світлодіодів, а позицію large current при перевірці LED панелей.
Не рекомендується включати LED панелі, LED планки і окремі світлодіоди в реверсному напрямку, особливо при позиції перемикача large current.
Характеристики:
модель: XY284-GHB;
напруга живлення: 85 - 265 В змінного струму;
довжина проводу: 1 м;
вихідна напруга тестера: 0 - 320 В;
вихідний струм тестера: 0 - 35 мА;
щупи: CAT III 1000 В 20 А;
довжина проводів щупів: 90 см;
довжина щупів: 15 см;
довжина пробників щупів: 22 мм;
розміри тестера: 140 х 80 х 40 мм;
вага комплекту: 366 г
Комплект поставки:
- Тестер світлодіодів LED ламп підсвічування РК ТВ, автоматичний, 0-320 В в упаковці;
- Щуп CAT III 1000 В 20 А - 2шт.;
- Посібник користувача англійською мовою.
