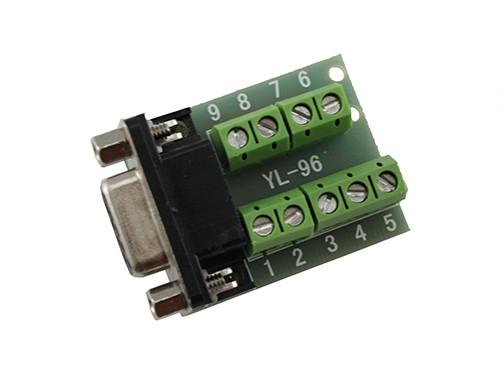

Перехідник RS232 DB9 COM-порт вилка мама - клеммники 9pin

Перехідник RS232 DB9 COM-порт вилка мама - клеммники 9pin використовується для підключення до COM порту за допомогою проводів будь-якого сумісного пристрою.
Термінальний адаптер YL-96 полегшить монтажні роботи при з'єднанні фізично несумісних пристроїв. Це реалізується за рахунок: збільшення робочого простору, можливості використання клем-затискачів для закріплення провідників, можливості використовувати провідники більшого перетину.
За допомогою двох адаптерів можна зробити перехідник мама-мама або тато-мама, що часто потрібно при роботі з COM портами.
Клеми затискачі термінального адаптера позначені на платі від 1 до 9. Сигнали інтерфейсу RS232 повністю дублюються на ці клеми.
Відповідність клем сигналам інтерфейсу RS232:
1. TxD - дані, що передаються комп'ютером в послідовному коді (логіка негативна);
2. RxD - дані, що приймаються комп'ютером в послідовному коді (логіка негативна);
3. RTS - сигнал запиту передачі. Активний в усі час передачі;
4. CTS - сигнал скидання (очищення) для передачі. Активний в увесь час передачі. Каже про готовність приймача;
5. DSR - готовність даних. Використовується для завдання режиму модему;
6. SG - сигнальне заземлення, нульовий провід;
7. DCD - виявлення несучої даних (детектування сигналу);
8. DTR - готовність вихідних даних;
9. RI - індикатор виклику. Каже про прийом модемом сигналу виклику по телефонній мережі.
За допомогою термінального адаптера можна реалізувати будь-який інтерфейс виконаний в роз'ємі DB9 (DE9).

Характеристики:

модель: YL-96;
роз'єм: DB9 (DE9);
тип роз'єму: мама;
інтерфейс: RS232 або інший з роз'ємом DB9 (DE9);
кількість клем затискачів: 9;
габарити: 45 х 31 х 14 мм;
вага: 18 г;
