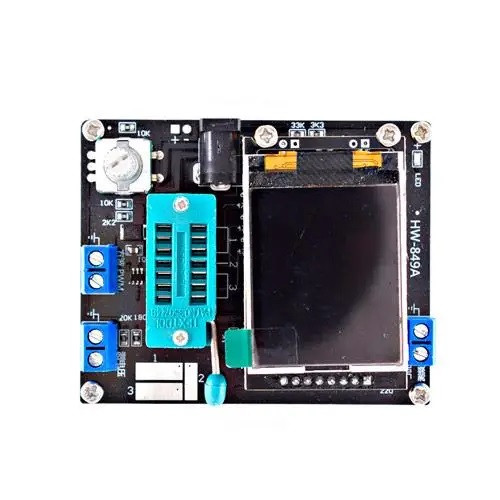

Тестер напівпровідників ESR RLC частотомер генератор сигналів GM328A

590 ₴

  • В наявності
  • Код: 114966
Тестер напівпровідників ESR RLC частотомер генератор сигналів GM328A
Тестер напівпровідників ESR RLC частотомер генератор сигналів GM328AВ наявності
590 ₴
+380 (67) 342-92-45
Денис
  • +380 (66) 811-38-40
    Олексій вт/пт не відповість до 14
+380 (67) 342-92-45
Денис
  • +380 (66) 811-38-40
    Олексій вт/пт не відповість до 14
повернення товару протягом 30 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

Цифровий тестер GM328A використовується для перевірки і визначення параметрів різних електронних компонентів, таких як: елементи живлення, резистори, конденсатори, котушки індуктивності, діоди, стабілітрони, транзистори (в т.ч. біполярні, польові, MOSFET), тиристори, симистори і т. п. Дані про виміряні параметри тестованого компонента виводяться на рідкокристалічний дисплей. Потрібно враховувати, що при тестуванні напівпровідникових компонентів їх рівень відкриття повинен бути досяжний для тестера.
Для використання тестера GM328A потрібно спочатку підключити до нього живлення. З плати тестера виведений адаптер живлення під батарею 6F22 (Крона) з напругою 9 В. Підключати батарею потрібно дотримуючись полярності. Батарея 6F22 (Крона) в комплект поставки не входить. Також є гніздо під штекер 5,5 х 2,5 мм або 5,5 х 2,1 для блоків живлення. Напруга живлення тестера становить 6 - 12 В постійного струму, струм споживання 30 мА.
Тестер GM328A включається натисканням на кнопку енкодера, яка знаходиться в лівому нижньому куті плати, після чого включається РК-дисплей з підсвічуванням і починається завантаження прошивки і вимір напруги живлення. Після включення на платі тестера буде горіти червоний світлодіод індикації живлення, позначений LED. Якщо напруга буде нижче норми 6 У, то тестер покаже на дисплеї помилку і вимкнеться. Дисплей має діагональ 1,8 дюйма і дозвіл 160 х 128 пікселів і глибину кольору High Color.
Пристрій тестера GM328A:
Устройство тестера GM328A

Тестер GM328A має кілька додаткових функцій в порівнянні з подібними пристроями: вимір вхідної напруги постійного струму значенням до 50 В, вимірювання частоти вхідного сигналу 1 Гц - 1 МГц, вбудований генератор прямокутних імпульсів з частотою 1000 мГц - 2 МГц, 10-бітний ШІМ значенням 5 В з модуляцією від 0 до 99%.
Тестер має меню, за допомогою якого можна використовувати додаткові функції. Для входу в меню потрібно прокрутити ручку енкодера на п'ять поділок вправо або вліво. Навігація в меню здійснюється поворотом ручки енкодера вправо - наступний пункт меню, вліво - попередній пункт меню. Вибір пункту меню здійснюється натисканням на кнопку енкодера. Вихід з пункту меню здійснюється поворотом ручки енкодера вліво на п'ять поділок. Підтвердження цього значення в пункті меню здійснюється натисканням і утриманням кнопки енкодера протягом 2 секунд.
Структура меню тестера GM328A:

  • Transistor (ручне тестування транзистора);
  • Frequency (вимірювання частоти вхідного сигналу): f = x Hz;
  • f-Generator (генератор прямокутних імпульсів) 1000 мГц, 10, 50, 100, 250, 439, 441, 443, 1000, 2500, 5000 Гц, 10, 25, 50, 100, 153, 250, 500, 1000, 2000 кГц;
  • 10-bit PWM (10-бітний ШІМ): 0 - 99%;
  • C + ESR & TP1: 3 (вимір додаткових параметрів конденсаторів);
  • Ручне тестування опору і індуктивності;
  • Ручне тестування конденсаторів;
  • DS18B20 (тестування датчика температури DS18B20);
  • C correction (корекція показань вимірювання ємності конденсаторів): -2% - + 7,9%;
  • IR_Decoder (тестування інфрачервоного приймача);
  • IR_Encoder (тестування інфрачервоного передавача);
  • DHT11 (тестування датчика температури і вологості DHT11);
  • Selftest (калібрування);
  • Voltage (вимір вхідної напруги постійного струму): Vext = x V;
  • FrontColor (настройка кольору тексту): R = x, G = y, B = z;
  • BackColor (настройка кольору підсвічування): R = x, G = y, B = z;
  • Show data (показати інформацію про пристрій): Version 1.12k;
  • Switch off (примусове виключення живлення).

Тестер GM328A оснащений 14-контактного ZIF панеллю з нульовим зусиллям. Для зручності використання на платі тестера контакти підписані.
Таблиця розміщення контактів:

Таблица размещения контактов

При першому включенні тестера потрібно провести процедуру калібрування. Для цього знадобиться три перемички і конденсатор ємністю не менше 100 пФ. Для виконання калібрування потрібно спочатку за допомогою перемичок закоротити між собою всі три контакти тестера 1-2, 2-3, 1-3. Далі потрібно увійти в меню і вибрати пункт Selftest. Після проходження першого етапу калібрування на дисплеї з'явиться напис про відключення перемичок. Далі з'явиться напис про підключення конденсатора. Конденсатор потрібно підключати до контактів 1-3. Після закінчення калібрування на дисплеї з'явиться напис Test End.
Для безпосередньо тестування в автоматичному режимі потрібно підняти ручку ZIF панелі, вставити електронний компонент в ZIF панель, опустити ручку ZIF панелі, натиснути на кнопку включення. Електронний компонент потрібно встановлювати в ZIF панель таким чином, щоб ніжки елемента стояли в контактах з різними цифрами. Наприклад, резистор можна встановлювати між ніжками 1-2, 2-3, 1-3; для транзистора, тиристора, симистора тільки 1-2-3.
Для тестування SMD елементів тестер GM328A оснащений 3-х контактною площадкою. Для тестування потрібно покласти SMD елемент на майданчик і жорстко зафіксувати (крокодилом, прищіпкою, пайкою т.п.), потім натиснути кнопку включення тестера.
Тестер GM328A автоматично визначає, який тип електронного компонента в нього встановлений. Також тестер визначає деякі додаткові параметри електронного компонента, наприклад для транзистора - коефіцієнт посилення струму або для конденсатора - місткісний опір і відсоток падіння напруги.
Якщо до тестера не підключений електронний компонент або підключений невідомий тестеру електронний компонент або включений компонент несправний, то на дисплеї буде повідомлення: No, unknown, or damaged part.
Плата тестера має чотири стійки для закріплення на плоскій поверхні.

Характеристики:

модель: GM328A;
мікроконтролер: ATmega328/HW-849A (в DIP-корпусе) ;
версія прошивки: Version 1.12k;
напруга живлення: 6 - 12 В постійного струму;
робочий струм: 30 мА;
дисплей: діагональ 1,8 дюйми, роздільна здатність 160 х 128 пікселів, глибина кольору High Color;
діапазон вимірювання опору: 0,01 Ом - 50 МОм;
діапазон виміру ємність: 25 пФ - 100 мкФ;
діапазон виміру індуктивності: 0,01 мГн - 20 Гн;
діапазон виміру частоти: 1 Гц - 1 МГц;
діапазон виміру напруги (постійного): 0,01 - 50 В;
генератор прямокутних імпульсів з частотою 1000 мГц - 2 МГц;
10-бітний ШІМ: значенням 5 В з модуляцією від 0 до 99%;
визначає: ESR, RLC, розпіновку тиристорів, симисторів;
визначає параметри діодів: падіння напруги, ємність переходу, розпіновку;
визначає параметри транзисторів: тип (NPN, PNP, N-P channel MOSFET JFET), терморегулятори і відображає наявність захисного діода;
габарити: 78 х 68 х 31 мм;
вага: 65 г

Прошивки і керівництво користувача російською мовою.
