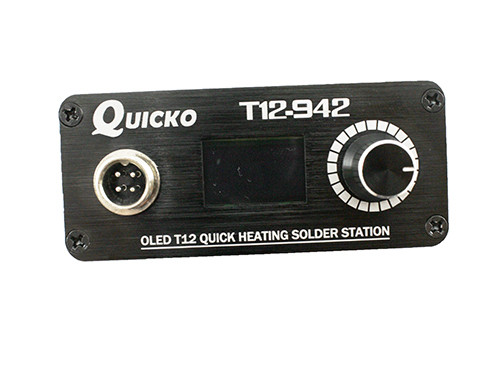

Паяльна станція QUICKO T12-942 MINI OLED на жалах Hakko T12

Паяльна станція QUICKO T12-942 MINI використовується для швидкого нагріву жала паяльника на встановлену температуру і підтримки цієї температури на заданому значенні.
Перед використанням паяльної станції потрібно встановити жало в ручку паяльника. Для цього потрібно відкрутити ковпачок ручки паяльника, встановити жало, закрутити ковпачок ручки паяльника і останнім одягнути на жало і закрутити ковпачок жала із захисною колбою.
Тепер можна підключити паяльник до блоку управління. Блок управління оснащений т.зв. «Авіаційним» гніздом GX 16/4, а паяльник відповідним штекером. Штекер паяльника встановлюється в гніздо по ключу і фіксується за допомогою накидної гайки. Довжина проводу паяльника становить 1м, провід м'який.
Після з'єднання блоку управління і паяльника - можна підключати напруга живлення. Напруга живлення станції QUICKO T12-942 MINI становить 12 - 24 В. Від значення напруги живлення і вихідного струму блоку живлення залежить максимальна вихідна потужність. Блок живлення в комплект поставки не входить. Для підключення живлення в задній частині корпусу блоку управління передбачено гніздо під штекери 5,5 х 2,5 мм або 5,5 х 2,1 мм. Блок управління не має захисту від переполюсовки, тому при підключенні зовнішнього акумулятора обов'язково слідкуйте за правильністю полярності.
Таблиця залежності вихідної потужності від живлення:

Станція включається натисканням на клавішу , яка знаходиться на задній частині корпусу блоку управління . Після подачі живлення включається дисплей і завантажується прошивка .
Інформація на дисплеї паяльної станції QUICKO T12-942 MINI :

Температура нагріву паяльника задається за допомогою повороту ручки енкодера: вліво - зменшення, вправо - збільшення. Значення температури може бути встановлено в межах 200 - 480 ° C. Спочатку дані про поточну температуру жала відображаються на дисплеї некоректно - це пов'язано з новим жалом. Але після декількох циклів включення/вимикання показання стабілізуються.
Паяльна станція QUICKO T12-942 MINI має меню з розширеними настройками. Для входу в меню потрібно натиснути і утримувати протягом 3 секунд кнопку енкодера. Навігація в меню здійснюється поворотом ручки енкодера: вправо - наступний пункт меню, вліво - попередній пункт меню. Вибір пункту меню здійснюється натисканням на кнопку енкодера. Підтвердження цього значення в пункті меню здійснюється одиничним натисканням кнопки енкодера. Для виходу з меню потрібно натиснути і утримувати протягом 3 секунд кнопку енкодера.
Структура меню паяльної станції QUICKO T12-942 MINI:
1. Calibration - калібрування значення реальної температури жала і відображається на дисплеї. Можливі значення: 70 - 130%;
2. Auto sleep - час бездіяльності після закінчення якого станція перейде в режим сну. У режимі сну температура жала буде утримуватися на значенні 150 ° C. Можливі значення: OFF, 1 - 99 min;
3. Auto power off - час бездіяльності після закінчення якого станція відключиться від живлення. Можливі значення: OFF, 1 - 99 min;
4. Boost duration - час протягом якого буде включено короткострокове збільшення нагріву жала. Функція включається під час роботи одиничним натисканням кнопки енкодера. Індикація роботи функції відображається в лівому верхньому кутку дисплея миготінням жовтого прямокутника. При використанні цієї функції жало швидше зношується. Можливі значення: 10 - 99 s;
5. Boost degree - значення температури на яке буде збільшено поточне значення температури при включенні функції Boost duration. Можливі значення: 10 - 80 ° C;
6. Wakeup method - дія, при якому стація буде виходити з режиму сну. Можливі значення: Encoder only (поворот ручки енкодера), Encoder & Handle (поворот ручки енкодера або спрацьовування датчика вібрації в паяльнику);
7. Buzzer switch - включення/вимикання звукової індикації станції. Можливі значення: ON, OFF;
8. Battery guard - значення напруги живлення, при якому станція відключиться від живлення. Функція використовується при живленні станції від зовнішнього акумулятора для уникнення розряду акумулятора. Можливі значення: 10 - 24 V.
9. Firmware - версія прошивки. Версія: V1.4;
10. Factory reset - скидання налаштувань на заводські. Можливі значення: NO, YES.
Швидкість нагріву жала паяльника до температури 300 ° C залежить від напруги живлення і коливається в діапазоні 10 - 55 секунд.

Характеристики:

модель: QUICKO T12-942 MINI;
тип дисплея: OLED;
діагональ дисплея: 0,96 дюйма;
жало: Hakko T12-K;
напруга живлення: 12 - 24 В;
гніздо живлення: під штекери 5,5 х 2,5 мм або 5,5 х 2,1 мм;
гніздо паяльника: GX 16/4;
температура нагріву: 200 - 480 ° C (жала Hakko T12 не варто гріти вище 380 ° С);
габарити ручки паяльника (В х Д): 160 х 21 мм;
довжина жала: 153 мм;
габарити блоку управління: 87 х 58 х 36 мм;
вага комплекту: 192 г

Комплект поставки:

• Паяльна станція QUICKO T12-942 MINI OLED на жалах Hakko T12;
• Жало Hakko T12-K;
• Ручка паяльника;
• Ковпачок жала із захисною колбою
• Ніжки - 4 шт.
