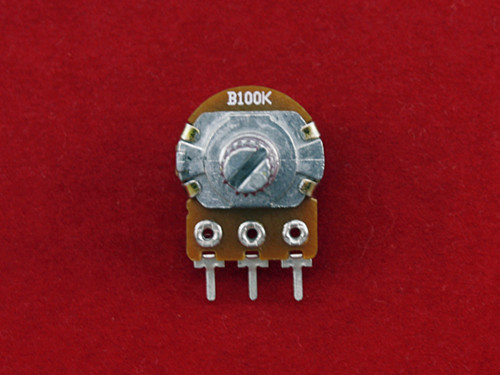

Резистор змінний, потенціометр WH148 B100K лінійний 15мм 100кОм

Потенціометр WH148 B100K використовується в електричних ланцюгах постійного, змінного та імпульсного струму як опір. Способи монтажу: навісний, друкований, на панель.
Для монтажу на панель потенціометр має метричну різьбу діаметром 7 мм і кроком 0,75 мм. Для закріплення змінного резистора на панелі в комплекті йде шайба і гайка.
Зміна опору змінного резистора здійснюється за допомогою повороту ручки. Довжина ручки 8 мм, кут повороту ручки 300 °.
Потенціометр WH148 B100K має три контакти. Між двома крайніми контактами опір постійний. Між центральним контактом і крайніми опір змінюється в залежності від напрямку і кута повороту ручки резистора. Наприклад, якщо ручка буде повернута до упору вправо, то між центральним і правим контактами опір буде 0, а між центральним і лівим 100 кОм. Якщо повертати ручку вліво, то між центральним і правим контактами опір пропорційно збільшуватиметься, а між центральним і лівим - пропорційно зменшуватися. Сума опорів на обох плечах буде завжди дорівнює 100 кОм.
Креслення змінного резистора WH148:

Характеристики:

модель: WH148 B100K;
характеристика: лінійна;
максимальний опір: 100 кОм;
номінальна потужність: 0,2 Вт;
максимальна робоча напруга: 200 В;
допуск опору: 10%;
габарити (Д х В): 17 х 24 мм;
вага: 7 г.
