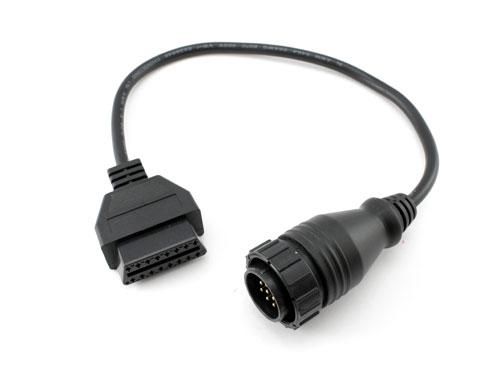

Перехідник з OBD2 16pin мама на Mercedes Sprinter VW LT 14pin тато

Даний адаптер призначений для підключення різних сучасних діагностичних сканерів з OBD2 роз'ємом до автомобілів марок MB і VW , що мають старий 14 - ти контактний роз'єм .
Розпіновка 14 - контактного роз'єму :

1 - маса ;
2 - живлення ;
3 - живлення ;
4 - K - лінія діагностики імобілайзера ;
5 - вивід тахометра ;
6 - діагностика системи APS ;
7 - діагностика EDW ;
8 - діагностика подушок безпеки ;
9 - діагностика АКПП ;
10 - діагностика управління центральним замком ;
11 - діагностика системи обігріву ;
12 - діагностика приладовій панелі ;
13 - діагностика ABS/ABD/EDL ;
14 - діагностика двигуна .
Терморегулятори 16 - контактного трапецієподібного роз'єму OBD2 :

1 - визначається виробником ;
2 - шина J 1850 ;
3 - визначається виробником ;
4 - заземлення шасі ;
5 - сигнальне заземлення ;
6 - CAN ( прямий ) J2284 ;
7 - ISO 9141 - 2 ( К - лінія ) ;
8 і 9 - визначається виробником ;
10 - шина J1850 ;
11 , 12 , 13 - визначаються виробником ;
14 - CAN ( інвестований ) J2284 ;
15 - ISO 9141 - 2 ( L - лінія ) ;
16 - напруга акумулятора .

Характеристики:

підключення до автомобіля : 14 - піновий роз'єм типу тато ;
підключення до діагностичного сканера : 16 - піновий роз'єм типу мама ;
довжина ( з роз'ємами ) : 42 см ;
вага : 93 г ;
колір: чорний.
