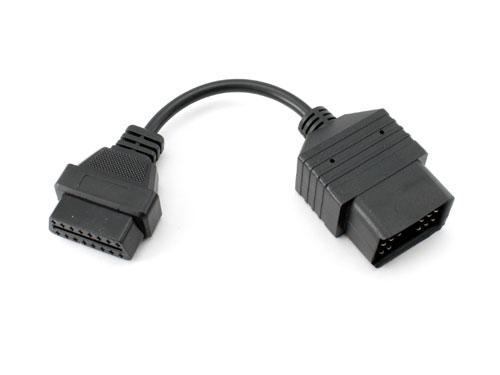

Даний адаптер призначений для підключення різних сучасних діагностичних сканерів з OBD2 роз'ємом до автомобілів марки Toyota , що мають старий 17 - ти контактний роз'єм .
Розпіновка 17 - контактного прямокутного роз'єму автомобілів Toyota :
FP - Точка перевірки паливного насоса. Подаючи напруга живлення на контакт FP, можна включати паливний насос;
B + - Позитивний контакт напруги живлення (з'єднаний з вихідними контактами головного реле)
W - Керуючий контакт лампи несправності двигуна;
TE1 (T) - Контакт для включення перегляду кодів системи управління двигуном;
TE2 - Перемикач діагност. комп'ютера двигуна;
E1 - Масовий провід кузова автомобіля;
VF1 (VF) - Сигнал основного датчика кисню;
VF2 - Сигнал допоміжного датчика кисню;
OX (OX1) - Основний датчик кисню;
OX2 - Допоміжний датчик кисню;
AB - Контакт управління лампою несправностей SRS;
TS - Контакт для включення перегляду кодів ABS;
OP1 (OPT) - Сигнал управління вентилятором охолодження радіатора;
TC - Контакт для включення перегляду кодів KK/АБС/SRS;
T1 (TT) - Контакт перевірки дії АКПП;
IG - Контакт сигналу швидкості обертання розподільника запалювання;
WA - Контакт лампи несправностей АБС;
WB - Контакт перевірки живлення реле АБС.
Розпіновка 16-контактного трапецієподібного роз'єму OBD2:
1 - визначається виробником ;
2 - шина J 1850 ;
3 - визначається виробником ;
4 - заземлення шасі ;
5 - сигнальне заземлення ;
6 - CAN ( прямий ) J2284 ;
7 - ISO 9141 - 2 ( К - лінія ) ;
8 і 9 - визначається виробником ;
10 - шина J1850 ;
11 , 12 , 13 - визначаються виробником ;
14 - CAN ( інвестований ) J2284 ;
15 - ISO 9141 - 2 ( L - лінія ) ;
16 - напруга акумулятора .
Характеристики:
підключення до автомобіля Toyota : 17 - піновий роз'єм типу тато ;
підключення до діагностичного сканера : 16 - піновий роз'єм типу мама ;
довжина ( з роз'ємами ) : 20.5 см ;
вага : 115 г ;
колір: чорний.
Основні | |
---|---|
Виробник | Toyota |
- Ціна: 195 ₴
