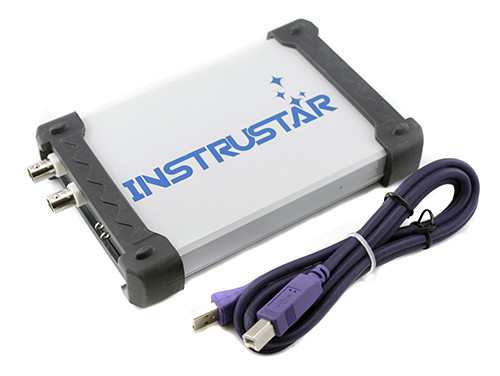

Двоканальний осцилограф ISDS205A 20МГц , 48МСс

2-х канальний осцилограф ISDS205A може використовуватися для навчання, ремонту електронного устаткування, дослідження проектованих схем, контролю роботи електронних блоків, аналізу різних сигналів. Може використовуватися, як осцилограф, прямий цифровий синтезатор, аналізатор спектру, самописець, логічний аналізатор.
Для використання осцилографа потрібно:
Спочатку прилад потрібно підключити до комп'ютера через кабель USB тип 1 - USB тип 2 (довжина 1 метр). Після цього на приладі загориться червоний світлодіод Power. Своєю чергою ваша операційна система виявить нове зовнішнє обладнання і спробує встановити до нього драйвера. Після того, як операційна система повідомить, що драйвера не знайдені, потрібно використовувати CD диск, який йде в комплекті.
Драйвера з CD диска можна встановити двома способами: запустивши виконуваний файл або провести установку за допомогою диспетчера обладнання. Програмне забезпечення сумісне з операційними системами Windows 8/Windows 7/Vista/XP як 32, так і 64-бітними і Mac OS 10.4 і вище. Також на CD диску є керівництва користувача, як до приладу, так і до програмного забезпечення англійською та китайською мовами. У комплекті йде програмне забезпечення для роботи з осцилографом - програма Multi VirAnalyzer. Також можна використовувати і інші схожі програми.
Після того, як програмне забезпечення налаштоване, можна приступати до підготовки осцилографа. Для цього потрібно в BNC гнізда осцилографа підключити, за потребою, один або два щупи. Щуп складається з: BNC конектора, тримера для регулювання частоти компенсації щупів в режимі 10X, кабелю довжиною 1 метр, маркувального кільця, повзункового перемикача для зміни чутливості щупа, крокодила заземлення, насадки з гачком, самого щупа. Після цього підключіть один щуп до вбудованого калібратора і виберіть в програмному забезпеченні пункт, пов'язаний з авто установкою (авто калібруванням). На екрані комп'ютера повинен відобразитися дискретний сигнал частотою в 1 кГц і амплітудою близько 2 вольт. Далі необхідно виконати компенсацію пробника для його узгодження з відповідним вхідним каналом осцилографа. Для цього за формою сигналу, що відображається на екрані, визначте, чи правильно скомпенсований пробник і в разі потреби проведіть його значення за допомогою спеціальної викрутки, яка йде в комплекті. Після цього прилад готовий до роботи.
Живлення осцилографа ISDS205A здійснюється від USB порту комп'ютера. Зовнішнє живлення не потрібно.

Характеристики:

виробник: INSTRUSTAR;
модель: ISDS205A;
кількість каналів: 2;
опір: 1Мом 25 пФ;
тип вхідного сигналу: змінний струм/постійний струм;
роздільна здатність по вертикалі: 8 біт;
діапазон посилення: -6 - 6 В (пробник X1), -60 - 60 В (пробник X10);
точність по вертикалі: 3%;
діапазон тимчасової розгортки: 1 нс - 20 с;
захист входу: діодний, пікова напруга 50 В;
автонастройка: в діапазоні 10 Гц - 20 МГц;
режими синхронізації: авто, нормальна, однократна;
способи синхронізації: передній фронт, задній фронт;
розмір буфера: 1 мегабайт на канал;
математичні функції: додавання, віднімання, множення;
пропускна здатність: 20 МГц;
частота дискретизації: 48 MS/s;
відображення осцилограм: X, Y-T / X-Y;
Збереження осцилограм в форматах: BMP або в файлах MS Excel;
алгоритм: швидке перетворення Фур'є (18 вікон), кореляція, спектральна функція;
підтримка фільтрів: КИХ і Бих;
вибірка: 1 канал - 1 КГц ~ 24 МГц, 2 канал - 1 КГц ~ 16 МГц;
розмір осцилографа: 150 х 100 х 30 мм;
розмір упаковки: 205 х 145 х 60 мм;
вага комплекту: 620 г.

Комплект поставки:

• 2-х канальний осцилограф ISDS205A 20МГц, 48МСс в заводській упаковці;
• кабель USB тип 1 - USB тип 2;
• щупи - 2 шт .;
• маркувальні кільця - 8 шт .;
• установча втулка - 2 шт .;
• викрутка;
• CD диск з драйверами і програмним забезпеченням;
• посібник користувача англійською мовою.
