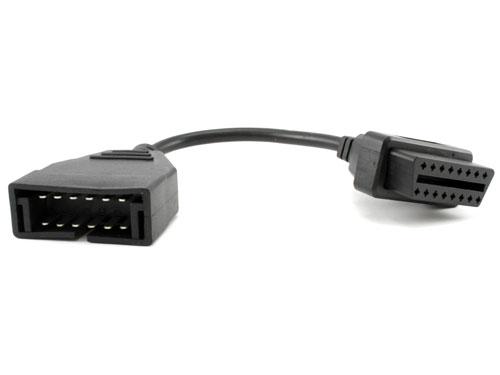

Перехідник з OBD2 16pin мама на GM 12pin тато GM12 Daewoo Lanos Sens

Даний адаптер призначений для підключення різних сучасних діагностичних сканерів з OBD2 роз'ємом до автомобілів , які мають 12 - ти контактний роз'єм GM12 , серед яких Daewoo , ЗАЗ , ВАЗ ( до 2004 року випуску ) .
Розпіновка 12 - контактного роз'єму для діагностики Daewoo , Lanos , Sens , ЗАЗ , ВАЗ :

A - маса;
B - L-лінія діагностики двигуна (в тому числі лінія зчитування повільних кодів самодіагностики), ABS (не завжди розлучена);
C - AIR (не завжди розлучена);
D - SES-Lamp - лінія лампи самодіагностики (не завжди розлучена);
E - K-лінія діагностики (160-Baud Serial Data);
F - TCC - (не завжди розлучена). На деяких моделях - живлення +12 В;
G - управління бензонасосом (не завжди розлучена);
J - K-лінія діагностики подушок безпеки (AirBag);
M - K-лінія діагностики двигуна, ABS.
Залежно від моделі автомобіля деякі контакти можуть не використовуватися, або мати інші функції.
Розпіновка 16-контактного трапецієподібного роз'єму OBD2:

1 - визначається виробником;
2 - шина J1850;
3 - визначається виробником;
4 - заземлення шасі;
5 - сигнальне заземлення;
6 - CAN (прямий) J2284;
7 - ISO 9141 - 2 (К - лінія);
8 і 9 - визначається виробником;
10 - шина J1850;
11, 12, 13 - визначаються виробником;
14 - CAN (інвестований) J2284;
15 - ISO 9141 - 2 (L - лінія);
16 - напруга акумулятора.

Характеристики:

підключення до автомобіля GM12: 12-піновий роз'єм типу "тато";
підключення до діагностичного сканера: 16-піновий роз'єм типу "мама";
довжина кабелю: 10.5 см;
довжина перехідника (разом з роз'ємами): 23 см;
вага: 72 г;
колір: чорний.
