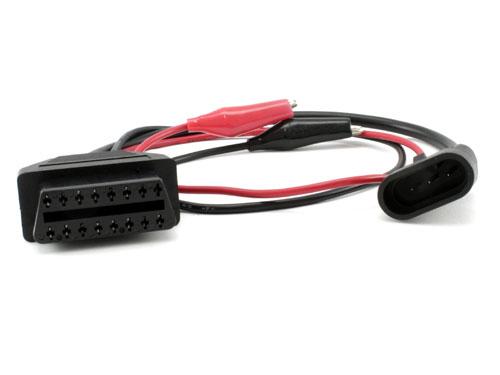

Переходник з OBD2 16pin мама на Fiat Alfa Romeo Lancia Chery 3pin тато

Даний адаптер призначений для підключення різних сучасних діагностичних сканерів з OBD2 роз'ємом до автомобілів Fiat , Alfa Romeo , Lancia , Chery з 3 - х контактним роз'ємом . Для роботи перехідника потрібно підключити додаткове живлення .
Розпіновка 3 - х контактного роз'єму :

Рахунок починається від крайнього контакту біля перегородки .
1 - K - лінія ;
2 - GND ( земля ) ;
3 - L - лінія ;
Затискачі " крокодили " призначені для подачі додаткового живлення : чорний крокодил ( - ) , червоний крокодил ( + ) відповідно .
Розпіновка 16 - контактного трапецієподібного роз'єму OBD2 :

1 - визначається виробником;
2 - шина J1850;
3 - визначається виробником;
4 - заземлення шасі;
5 - сигнальне заземлення;
6 - CAN (прямий) J2284;
7 - ISO 9141 - 2 (К - лінія);
8 і 9 - визначається виробником;
10 - шина J1850;
11, 12, 13 - визначаються виробником;
14 - CAN (інвестований) J2284;
15 - ISO 9141 - 2 (L - лінія);
16 - напруга акумулятора.

Характеристики:

підключення до автомобіля: 3-піновий роз'єм типу "тато";
підключення до діагностичного сканера: 16-піновий роз'єм типу "мама";
додаткове живлення: 2 затиску типу "крокодил";
довжина кабелю: 21 см;
довжина перехідника (разом з роз'ємами): 32 см;
довжина кабелів з роз'ємами "крокодил": 39 см;
вага: 60 ​​г;
колір: чорний.
