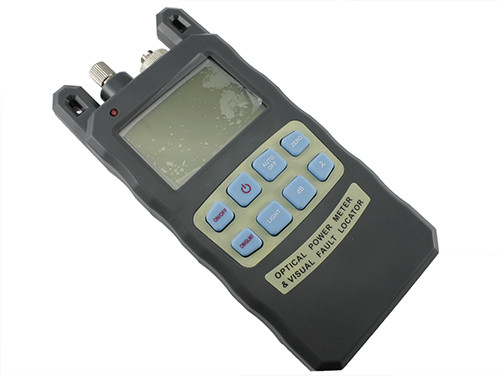

Вимірювач оптичної потужності + локатор оптоволокна 10 мВт 2в1

Прилад використовується при монтажі, обслуговуванні та ремонті оптоволоконних ліній.
Прилад оснащений приймачем світла з двома насадками під коннектори типу SC / FC / ST і візуальним локатором з потужністю 10 мВт.
Прилад має вісім кнопок управління:

1. ON/OFF - включення/вимикання візуального локатора;
2. Power - включення/вимикання вимірювача оптичної потужності;
3. UTO OFF - включення / вимикання функції автоматичного вимкнення. Час автоматичного вимкнення становить 10 хвилин;
4. ZERO - обнуління;
5. CW / GLINT - перемикання режимів візуального локатора. Постійне світіння або миготіння з частотою 2 Гц;
6. LIGHT - включення / вимикання підсвічування дисплея. Підсвічування зеленого кольору;
7. dB - перемикання одиниць вимірювання потужності між nW і dB;
8. λ (лямбда) - перемикання між сімома робочими довжинами хвилі. Можливі значення: 850, 980 1300, 1310, 1490, 1550 1625 нанометрів.

Перед використанням приладу потрібно встановити в бокс два елементи живлення типорозміру AA, які не входять до комплекту поставки.
Для включення вимірювача оптичної потужності потрібно натиснути і утримувати кнопку Power поки не включиться дисплей.
На дисплеї відображається три значення:

Верхнє значення: робоча довжина хвилі. Перемикається за допомогою кнопки λ (лямбда).
Середнє значення: відносна оптична потужність в dBm.
Нижнє значення: абсолютна оптична потужність в dB (децибелах) або nW (нано ватах). Перемикається за допомогою кнопки dB.

Для підключення до приймача світла в комплекті з приладом йде два адаптера під коннектори типу SC / FC / ST.
Для включення візуального локатора потрібно натиснути і утримувати кнопку ON / OFF поки не включиться червоний світлодіод в лівій, верхній частині корпусу. Візуальний локатор використовується для перевірки на безперервність (виявляє тріщини або вигини оптоволокна), при проведенні маршрутизації і трасування. Вбудований потужний лазерний світлодіод 10 мВт з довжиною хвилі 650 нм дозволяє знаходити дефекти на відстанях до 10 км.
Щоб відкрити лазер локатора, потрібно відкрутити захисний ковпачок, який з'єднаний з приладом ланцюжком, щоб не загубився. Далі на гніздо локатора потрібно накрутити коннектор оптоволокна і починати роботу.
При роботі з пристроєм слід дотримуватися правил безпеки, ні в якому разі не направляти лазерний промінь в очі, це може привести до пошкодження сітківки і втрати зору.

Характеристики:

робоча довжина хвилі: 850, 980 1300, 1310, 1490, 1550 один тисячі шістсот двадцять п'ять нанометрів;
вимірювання оптичної потужності: абсолютні, відносні;
діапазон вимірюваної потужності: -70 до 10 dBm;
точність: 0,01 dB / dBm;
потужність візуального локатора: 10 мВт;
дальність роботи візуального локатора: до 10 км;
розміри приладу: 180 х 83 х 29 мм;
вага приладу: 200 г;
вага комплекту: 307 м

Комплект поставки:

вимірювач оптичної потужності + локатор оптоволокна 10 мВт 2в1 в заводській упаковці;
адаптери під коннектори типу SC / FC / ST 2 шт .;
чохол для зручного транспортування;
посібник користувача англійською мовою.
