Конструктор паяльна станція на жалах Hakko T12 , ЗБЕРИ САМ

Конструктор паяльної станції може використовуватися початківцями радіоаматорами для поліпшень навичок читання схем, складання схем, освоєння маркування основних електронних компонентів, пайки, післязбиральної настройки і перевірки.
При використанні конструктора потрібно буде зібрати паяльну станцію Mini STC T12 Suhan або т.зв. «спаяти паяльник» за допомогою друкованої плати, монтажних і електронних компонентів, які йдуть в комплекті. Збірка конструктора проводитися за допомогою механічного з'єднання елементів і пайки. Після складання і налаштування конструктор можна використовувати за призначенням, а саме як паяльник з регулюванням температури нагріву.

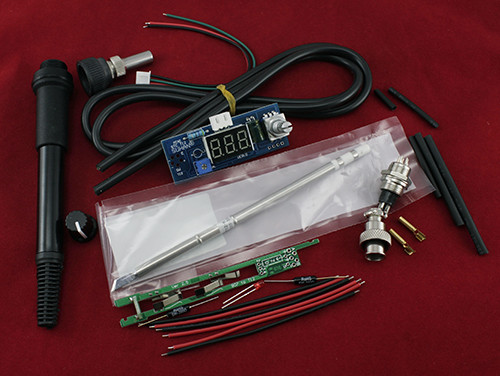

Конструктор складається з монтажних і електронних компонентів:

• Плата паяльної станції Mini STC T12 Suhan;
• Плата паяльника;
• Ручка паяльника;
• Жало Hakko T12-K;
• Конектор і гніздо для з'єднання станції і паяльника;
• Конектор з провідниками для живлення плати станції;
• Ручка для енкодера;
• Датчик вібрації SW-200D 2 шт .;
• Червоний світлодіод;
• 5-жильний провід для з'єднання станції і паяльника;
• Плівки трубки, 6 провідників, 2 клеми і 2 стяжки.

Збірку конструктора потрібно починати з плати паяльника згідно схеми:

Спочатку встановлюємо датчик вібрації в місце, позначене на платі ZD. Встановлювати датчик потрібно таким чином, щоб позолочений контакт був встановлений в клему 1, а сріблястий - в клему 2.
Потім потрібно з обох сторін зачистити і залудити провід для з'єднання станції і паяльника і протягнути його через ручку паяльника. Після цього припаяти провідники згідно схеми до клем на платі паяльника. Після пайки плату паяльника можна встановити в ручку паяльника. Плата встановлюється в спеціальні пази ручки. Потім в плату можна встановити жало і накрутити на ручку паяльника ковпачок ручки із захисною колбою.
Після цього потрібно розібрати конектор і гніздо для з'єднання станції і паяльника. Конектор потрібно одягнути на провід для з'єднання станції і паяльника, а провідники дроту припаяти до гнізда згідно з схемою. На цьому паяльник зібраний.
Потім потрібно впаяти іншу сторону гнізда в плату станції згідно схеми. В місце, позначене на платі станції L1, упаюється червоний світлодіод. Потім підключаєте до гнізда станції конектор з провідниками для живлення плати і одягаєте на енкодер ручку. Збірка завершена.
Тепер можна переходити до післязбирального настроювання та перевірку.
Напруга живлення станції становить 12 - 24 В. Від значення напруги живлення і вихідного струму блоку живлення залежить максимальна вихідна потужність. Блок живлення в комплект поставки не входить.
Таблиця залежності вихідної потужності від живлення:

Станція включається натисканням на енкодер. Після включення загоряється дисплей зі значенням температури і спалахує червоний світлодіод. Спочатку дані відображаються на дисплеї некоректно, але з нагріванням паяльника - стабілізуються.
Температура нагріву паяльника регулюється поворотом ручки енкодера: вліво зменшується, вправо збільшується. Її конфігураційний резистор на платі станції використовується для калібрування температури нагріву.
Для доступу до більш просунутих налаштувань станції потрібно затиснути кнопку енкодера на 2 секунди, після чого включиться меню P10 - P11. Якщо подати живлення на станцію при затиснутій кнопці енкодера, то можна потрапити в розширене програмне меню P00 - P11:

• P00: відновлення параметрів за умовчанням;
• P01: операційний підсилювач;
• P02: операційний підсилювач напруги;
• P03: настройки термопари;
• P04: регулювання кроку температури;
• P05: час сну;
• P06: час відключення;
• P07: температурна корекція;
• P08: настройка режиму пробудження;
• P09: калібрування;
• P10: настройка кроку регулювання температури;
• P11: режим налаштування параметрів автозбереження.

Залежно від партії порядок і функції можуть змінюватися.

Характеристики:

модель: Mini STC T12 Suhan;
жало: Hakko T12-K;
напруга живлення: 12 - 24 В;
максимальна потужність: 70 Вт;
розміри плати станції: 66 х 29 х 27 мм;
вага комплекту: 115 г.

Демонстраційне відео по збірці.
