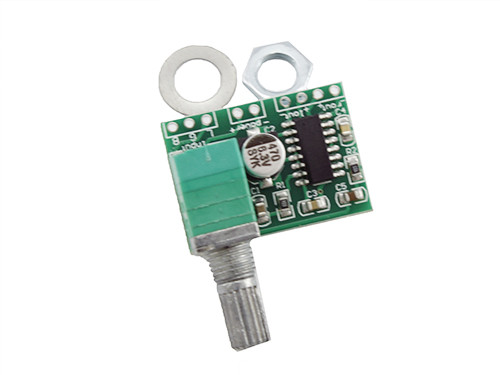

Аудіо підсилювач потужності звуку 2x3Вт з регулятором PAM8403

Аудіо підсилювач використовується для посилення вхідного аудіо сигналу до вихідної потужності в 3 Вт.
Для використання підсилювача потрібно підключити живлення, підключити вхідний сигнал, підключити пристрої відтворення. Для управління гучністю посиленого звуку на платі передбачений потенціометр.
Аудіо підсилювач потужності має 3 колодки клем для підключення вхідного сигналу, вихідного сигналу і живлення:

• для підключення вихідного сигналу використовуються три клеми, позначені на платі підсилювача: L (лівий канал), B (правий канал), G (загальний контакт);
• для підключення живлення підсилювача використовуються дві клеми, power + і power-;
• для підключення пристроїв відтворення використовуються дві пари клем, позначених ROUT +, ROUT-, LOUT +, LOUT-.



Потенціометр має різьблення під гайку, а в комплекті з підсилювачем йде шайба і гайка під цю різьбу. Зовнішній діаметр різьби 6,7 мм, довжина ділянки з різьбленням 5 мм. Довжина різьблення і ручки від заснування потенціометра 15 мм.
Живлення аудіопідсилювача здійснюється від зовнішнього джерела живлення (блоку живлення, батареї). Напруга живлення підсилювача 2,5 - 5,5 В.

Характеристики:

мікросхема: PAM8403;
кількість каналів: 2;
вихідна потужність: до 3 Вт на кожний канал;
живлення: 5 В номінальне;
клас підсилювача: D;
максимальний ККД: 90%;
розміри плати: 28 х 20 х 13 мм;
вага: 8 г
