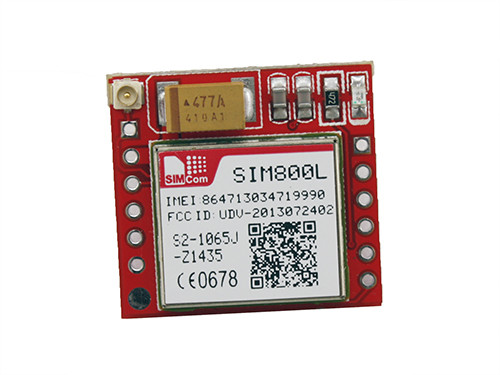

GSM GPRS модуль стільникового зв'язку, дистанційного керування SIM800L

170 ₴

  • В наявності
  • Код: 114327
GSM GPRS модуль стільникового зв'язку, дистанційного керування SIM800L
GSM GPRS модуль стільникового зв'язку, дистанційного керування SIM800LВ наявності
170 ₴
+380 (67) 342-92-45
Денис
  • +380 (66) 811-38-40
    Олексій вт/пт не відповість до 14
+380 (67) 342-92-45
Денис
  • +380 (66) 811-38-40
    Олексій вт/пт не відповість до 14
повернення товару протягом 30 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

GSM GPRS модуль SIM800L використовується для розробки проектів, в яких потрібно управління пристроєм на значній відстані або отримання від нього даних. Чіп дозволяє працювати в мережах стільникового зв'язку за технологіями GSM, GPRS, SMS на частотах 850/900/1800/1900 Мгц. Практичне застосування: управління технологічним процесом або передача даних з датчиків в промисловості, бездротові сигналізації, охоронні системи.
Модуль поставляється з неприпаяними контактами і антеною. Контакти потрібно припаювати, якщо Ви збираєтеся використовувати SIM800L з модульними мікроконтролерами типу Arduino або Raspberry Pi. Антену паяти обов'язково, інакше радіус прийому сигналу буде зовсім невеликий. Можна використовувати зовнішні антени.
Розпіновка модуля SIM800L:
Распиновка модуля SIM800L

  • RING - індикатор виклику;
  • DTR - готовність вихідних даних;
  • MIC + - з'єднання з мікрофоном;
  • MIC- - з'єднання з мікрофоном;
  • SPK + - з'єднання з динаміком;
  • SPK- - з'єднання з динаміком;
  • NET - підключення антени;
  • VCC - напруга живлення;
  • RST - скидання, перезавантаження;
  • RXD - прийняті дані;
  • TXD - передані дані;
  • GND - загальний контакт;
  • IPX ANT. - підключення IPX антени;
  • LED - індикація;
  • MICRO SIM - слот під microSIM карту.

Увага! Перед використанням модуля потрібно виконати деякі умови:
1. Потрібно узгодити логічні рівні підключаються до SIM800L пристроїв. Модуль має напругу логічного високого рівня 2,8 вольт, коли більшість пристроїв працюють з рівнями 5 В. Для узгодження рівнів можна використовувати дільник напруги або плату перетворювач логічних рівнів. Якщо не виконати цю умову SIM800L вийде з ладу.
2. SIM800L має напруга живлення в діапазоні 3,7 - 4,2 В і піковий струм 2 А. Більшість блоків живлення мають вихідну напругу значенням 5 В, тому для нормального живлення SIM800L знадобиться використання DC-DC знижувального перетворювача. При першому включенні рекомендується спочатку спробувати напруга 3,7 вольт, якщо модуль буде працювати нестабільно, потрібно піднімати напругу на 0,1 поки не досягнете стабільної роботи. Якщо напруга живлення модуля буде більше 4,2 В, він вийде з ладу.
Для використання SIM800L потрібно встановити в слот microSIM карту. Потім подати напругу живлення, після чого модуль почне пошук мережі. Під час пошуку мережі червоний світлодіод на платі модуля буде швидко блимати, коли мережа буде знайдена і підключена - світлодіод буде блимати з меншою частотою. Далі до модуля потрібно підключити пристрій, що управляє (комп'ютер, мікроконтролер) і периферію (датчики, реєстратори і т.п.). Якщо Ви будете здійснювати голосові дзвінки потрібно підключити динамік (до 8 Ом) і мікрофон (електретний). Для роботи з Arduino потрібно встановити бібліотеку. Для підключення до комп'ютера потрібно використовувати перетворювач USB - UART.
Модулем SIM800L можна керувати за допомогою AT команд. AT - це текстовий протокол, в якому як префікс окремої команди використовується рядок AT (від англ. Attention), а назва і параметри йдуть далі так же в текстовому вигляді.

Характеристики:

модель: SIM800L;
напруга живлення: 3,7 В - 4,2 В;
ток режиму очікування: 0,7 мА;
піковий струм: 2 А;
максимальна напруга високого рівня UART: 2,8 В;
швидкість UART: 1200 - 115200 бод;
формат SIM карти: microSIM;
робочі діапазони: EGSM900, DCS1800, GSM850, PCS1900;
потужність передачі DCS1800, PCS1900: 1 Вт;
потужність передачі GSM850, EGSM900: 2 Вт;
робочі частоти: 850, 900, 1800, 1900 МГц;
режим мережі: 2G;
управління: AT команди;
відправка та отримання: GPRS, SMS;
максимальна швидкість передачі GPRS даних: 85,6 Кбод;
кодування: CS-1, CS-2, CS-3, CS-4;
підтримка: PBCCH, CSD, USSD, PAP, RTC;
розміри: 25 х 24 х 4 мм;
вага: 5 м

Комплект поставки:

  • GSM GPRS модуль стільникового зв'язку, дистанційного керування SIM800L;
  • IPX антена;
  • GSM антена.

Даташит.
Бібліотека для Arduino.

Характеристики
Основні атрибути
ВиробникRobotDyn
