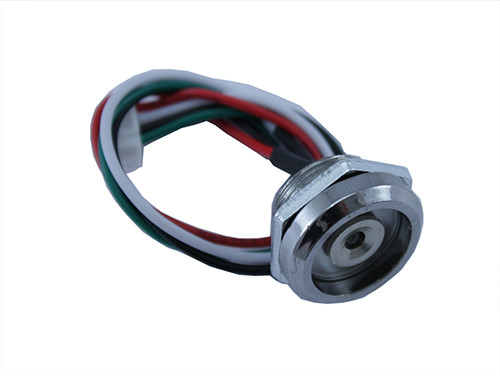

Зчитувач контактних магнітних ключів DS9092 iButton Touch Memory

Зчитувач контактних магнітних ключів використовується як чутливий елемент для зчитування даних з ключів TM1990, RW1990 і сімейства DS19xx (DS1990, DS1991, DS1996, DS1961 і т.п.) в системах контролю доступу та персональної ідентифікації. Також датчик може використовуватися як заміна вийшовшого з ладу зчитувачу в дублікаторі домофонних ключів або подібному пристрої.
Для використання зчитувача потрібно змонтувати його в отвір глибиною менше 5,4 мм і діаметром 17 мм. Для цього потрібно відкрутити шестигранну гайку, вставити зчитувач в отвір і закрутити гайку.
Далі потрібно під'єднати зчитувач до мікроконтролера чи іншого апарата, на який буде приходити сигнал зі зчитувача. Причому, червоний провід - це сигнал і напруга живлення, а чорний провід загальний контакт. Також зчитувач оснащений світлодіодом для індикації процесу зчитування. Світлодіод підключається до пристрою зеленим і білим проводами.
Живлення зчитувача здійснюється від керуючого пристрою і становить 5В постійного струму.

Характеристики:

сумісні стандарти ключів iButton: Cyfral, Metakom, Dallas;
сумісні ключі: TM1990, RW1990 і сімейства DS19xx (DS1990, DS1991, DS1996, DS1961 і т.п.);
напруга живлення: 5В;
діаметр зони зчитування: 16 мм;
габарити (Д х В): 22 х 12 мм;
довжина провідників: 14 см;
вага: 19 г.
