Електричний шунт FL - 2 50A 75мВ
90 ₴
Мінімальна сума замовлення на сайті — 150 грн
- В наявності
- Код: 114059
- +380 (66) 811-38-40Олексій вт/пт не відповість до 14
Електричний шунт FL-2 50A 75мВ використовується як допоміжне пристосування для вимірювання в електричних ланцюгах великої сили постійного струму за допомогою вольтметра без застосування амперметра.
Шунт - це провідник, який має наднизьким споживанням, постійний опір. Основною характеристикою шунта є величина потенціалу (падіння напруги). У нашого шунта величина потенціалу складає 75мВ при струмі 50А.
Для використання шунта потрібно включити його послідовно в електричний ланцюг. Для цього на корпусі шунта є дві клеми, котрі тримаються гвинтами більшого розміру. Клеми з гвинтами меншого розміру використовуються для підключення вольтметра. Коли шунт інтегрований в ланцюг і до нього підключений вольтметр - можна включати напругу живлення ланцюга.

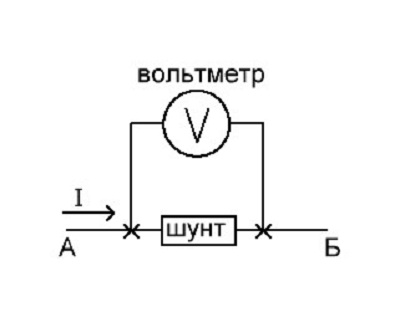

Схема підключення шунта:
Для розрахунку споживаного в ланцюзі струму потрібно вольтметром виміряти падіння напруга на шунт, скласти і вирішити пропорцію:
75/50 = значення падіння напруги /X,
з чого
X = значення падіння напруги * 50/75.
Існують також спеціальні промислові вольтметри, проградуйовані під вимір струму методом шунтування. Формула розрахунку закладена в такі вольтметри конструктивно.
Шунт FL-2 має два отвори для закріплення на плоскій поверхні.
Матеріалом провідників в шунтах FL-2 служить манганін, наконечників - мідь. Похибка шунтів FL-2 - 0,5%.
Характеристики:
модель: FL-2;
максимальний струм: 50А;
величина потенціалу: 75мВ (при струмі 50А);
опір шунта: 1500мкОм;
похибка шунта: 0,5%;
матеріал провідника: манганін;
розміри: 120 х 25 х 16 мм;
вага: 130 г.
- Ціна: 90 ₴
