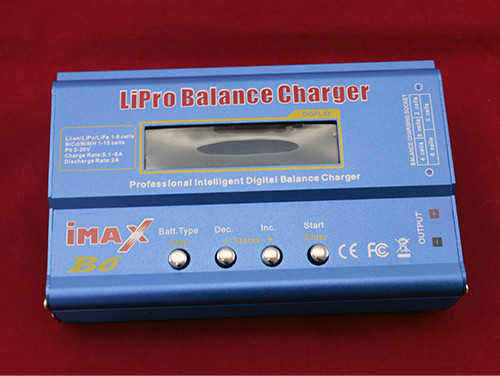

Розумний зарядний пристрій балансир iMAX B6 для АКБ

Розумний зарядний пристрій балансир iMAX B6 використовується для зарядки, розрядки, балансування, тестування, ремонту акумуляторних батарей.
iMAX B6 може працювати з акумуляторами:

1. Li-ion (літій-іон), LiPo (літій-полімер), LiFe (літій-ферум) з кількістю комірок від 1 до 6;
2. NiCd (нікель-кадмій), NiMH (нікель-метал-гідридний) з кількістю комірок від 1 до 15;
3. Pb (свинцево-кислотний) з напругою від 2 до 20В.

Функція балансування доступна тільки для LiPo (літій-полімер) акумуляторів з кількістю комірок від 1 до 6.
Для використання iMAX B6 потрібно під'єднати до нього адаптер живлення (не входить в комплект поставки) зі штекером діаметром 2,1 мм, вихідною напругою 11 - 18В постійного струму, струмом 1,5 - 5А, залежно від потреб. Прилад вмикається відразу після подачі живлення, через кілька секунд після вмикання лунає писклявий сигнал.
Також прилад можна використовувати та в польових умовах, для цього в комплекті йде кабель з відповідним штекером з одного боку і крокодилами з іншого. Це дає можливість живити iMAX B6 від акумуляторної батареї. Після вмикання iMAX B6 відразу готовий до роботи.
Для використання iMAX B6 потрібно під'єднати до приладу за допомогою кабелів, що йдуть в комплекті, відповідний акумулятор, виконати в меню налаштування потрібного режиму роботи та запустити процес. Можливо, кабелі, що йдуть в комплекті, не завжди підійдуть до наявного акумулятора, тоді з підключенням доведеться імпровізувати.
Управління iMAX B6 відбувається за допомогою чотирьох кнопок, які знаходяться на лицьовій панелі приладу.
Функції кнопок:

• Batt.Type (тип акумулятора) і Stop (зупинка процесу);
• Dec. (декремент, зменшення значення) і Status < (вліво);
• Inc. (інкремент, збільшення значення) і Status > (вправо);
• Start (початок процесу) і Enter (підтвердження вибору).

Прилад оснащений безліччю захистів від неправильного вибору користувача.
iMAX має рідиннокристалічний дисплей з приємним синім підсвічуванням.
iMAX B6 має вісім гнізд і роз'ємів для підключення живлення і підключення акумуляторів:

• гніздо для підключення зовнішнього джерела живлення під штекер діаметром - 2,1 мм з центральним позитивним полюсом;
• роз'єм для підключення датчика температури і для підключення до комп'ютера через конвертер USB - UART;
• роз'єм, що складається з двох гнізд, вихідна напруга. Полярність гнізд позначена кольором: негативний - чорний, позитивний - червоний;
• п'ять роз'ємів типу JST-XH з кількістю контактів від 3 до 7 для балансування LiPo акумуляторів з кількістю комірок від 2 до 6. Приклад підключення акумулятора до балансувального роз'єму наведено в інструкції, що додається.

iMAX B6 має в комплекті шість допоміжних кабелів:

• штекер 2,1 мм – крокодили;
• «банани» – Tamiya «тато» базовий кабель, до якого підключаються інші;
• Tamiya «мама» – крокодили;
• інші три кабелі мають з одного боку Tamiya «мама» – з іншого боку штекери для підключення акумуляторів Zippy, HXT, TURNIGY та ін.

Живлення iMAX B6 здійснюється від зовнішнього джерела живлення з напругою 11 – 18 В постійного струму і струмом не менше 1,5 А (5.5 мм роз'єм, блок живлення в комплект не входить) .

Характеристики:

модель: iMAX B6;
країна виробник: Китай;
типи акумуляторів: Li-ion, LiPo, LiFe, NiCd, NiMH, Pb;
напруга живлення: 11 – 18В постійного струму (5.5 мм роз'єм, блок живлення в комплект не входить);
максимальна потужність заряду: 50Вт;
струм заряду: 0,1 – 5А;
напруга заряду Li-ion, LiPo, LiFe акумуляторів: 3,3 – 22,2В;
напруга заряду NiCd, NiMH акумуляторів: 1,2 – 18В;
напруга заряду Pb акумуляторів: 2 – 20В;
струм розряду: 0,1 – 1А;
розміри: 133 х 87 х 33 мм;
вага комплекту: 380 г.
