USB Логічний аналізатор 24МГц 8 - кан , MCU ARM PIC

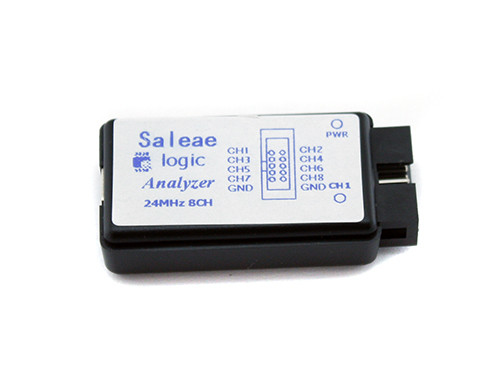

USB Логічний аналізатор 24МГц 8-кан, MCU ARM PIC використовується для запису, перегляду та аналізу сигналів в цифрових схемах і автоматичної розшифровки записаних сигналів.
Для використання логічного аналізатора потрібно завантажити і встановити на комп'ютер спеціальні програми для роботи з пристроєм. Завантаження програмного забезпечення можна тут. Потім, підключити аналізатор через кабель USB тип A - miniUSB тип B, який йде в комплекті, до комп'ютера. Операційна система почне автоматичний пошук і встановлення потрібних для роботи з пристроєм драйверів. Після цього потрібно підключити до JTAG порту аналізатора джерело сигналу, який потрібно переглянути. Для спрощення підключення тестованих сигналів в комплекті з аналізатором йде кабель з 10 провідників, який з обох кінців закінчуються BLS-1 роз'ємами. Запускаємо програму для читання і розшифровки сигналів, налаштовуємо її і отримуємо графічну та аналітичну інформацію про сигнал і його розшифровку. Виглядати це буде приблизно так.
На платі аналізатора є два світлодіоди, позначених GREEN і RED. Світлодіод GREEN горить, якщо на плату аналізатора підключений до джерела живлення, RED - під час аналізу вхідного сигналу.
Програмне забезпечення і сам аналізатор підтримує такі протоколи:

• asynchronous serial, I2C, SPI, CAN, 1-Wire, UNI / O, I2S / PCM, MP Mode 9-bit Serial (ie Multidrop and Multiprocessor mod), Manchester, JTAG, LIN, DMX-512, Atmel SWI, MDIO, BiSS C, Simple Parallel, PS / 2 Keyboard / Mouse, HMDI CEC, USB 1.1.

Частота дискретизації настроюється в програмному забезпеченні і може бути: 24МГц, 16 МГц, 12 МГц, 8 МГц, 4 МГц, 2 МГц, 1 МГц, 500 кГц, 250 кГц, 200 кГц, 100 кГц, 50 кГц, 25 кГц.
USB Логічний аналізатор 24МГц управляється з комп'ютера за допомогою спеціальних програм і утиліт.
Пристрій працює від USB порту комп'ютера. Напруга живлення 5 вольт.

Характеристики:

кількість каналів: 8;
частота дискретизації на канал: 25 кГц - 24 МГц;
вхідний опір: 100 кОм, 10 пФ;
підключення до комп'ютера: USB специфікації 2.0;
підтримка операційних систем: Windows XP 32-bit, Windows Vista 32-bit 64-bit, Windows 7 32-bit 64-bit, ОС Windows 8 32-bit 64-bit, Mac OS X 10.4 Tiger і вище, Linux, Ubuntu, Fedora або OpenSUSE;
діапазон вхідної напруги: -0,5 - 5,25 В;
вхідна напруга низького рівня: -0,5V - 0,8 В
вхідна напруга високого рівня: 2,0 В - 5,25 В.
працює з логікою: 5V, 3.3V, 2.5V, 2.0V, з 1.8V не рекомендується.
захист від перевищення напруги: до +/- 15 В;
тактова частота: +/- 20ppm, 24MHz;
точність: +/- 42ns (на 24 МГц);
споживання струму: 50 мА (режим очікування), 75 мА (робочий режим);
розміри (Д х Ш х В): 56 х 28 х 14 мм;
вага комплекту: 50 г

Комплект поставки:

• USB Логічний аналізатор 24МГц 8-кан, MCU ARM PIC в антистатичній упаковці;
• Кабель USB тип A - miniUSB тип B;
• Кабель з 10 провідників, який з обох кінців закінчуються BLS-1 роз'ємами.
