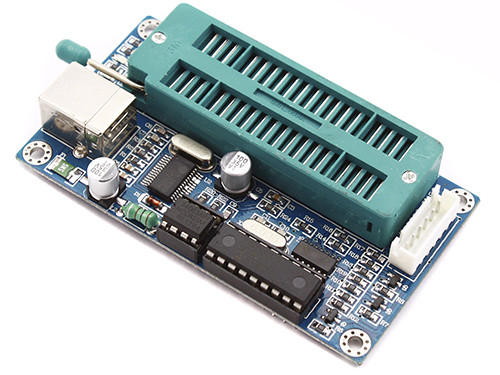

USB програматор K150 ICSP для PIC-контролерів

USB програматор K150 використовується для програмування і налагодження програм PIC мікроконтролерів.
Для використання USB програматора K150 ICSP для PIC-контролерів потрібно підключити його до комп'ютера через кабель USB тип А - USB тип В. Комп'ютер повинен визначити нове зовнішнє USB пристрій і почнеться процес пошуку і установки драйверів. Якщо ваша операційна система не змогла встановити драйвера, це потрібно зробити самостійно. На программаторе повинен горіти червоний світлодіод позначений L3. Потім на комп'ютер потрібно встановити програмне забезпечення для управління програматором і процесом програмування (наприклад, добре підійде програма DIY K150, але є й інші аналоги).
Якщо ви будете програмувати мікроконтролер на ZIF панелі програматора, то потрібно підняти ручку-фіксатор, щоб відкрити пази для установки мікроконтролера. Обов'язково має бути від'єднано мікроконтролер, який збираєтеся програмувати, від кінцевого пристрою і встановити його по ключу в пази вибору програм (ключ повинен вказувати на ручку-фіксатор). Потім опустити ручку-фіксатор, щоб зафіксувати мікроконтролер.
Якщо ви будете програмувати мікроконтролер через ICSP роз'єм, то потрібно встановити коннектор ICSP шлейфу до упору в ICSP гніздо програматора, а інший коннектор шлейфу підключити до ICSP роз'єму кінцевого пристрою.
Включаємо на комп'ютері середу програмування і приступаємо до роботи. Під час програмування буде мерехтіти світлодіод позначений L1.
Програматор можна закріпити на плоскій поверхні за допомогою монтажних стійок і шурупів, які йдуть в комплекті. Для цього на платі передбачено чотири отвори.
Програматор підтримує, PIC мікроконтролери, які мають до 40 контактів:

• 10 Series: PIC10F200, PIC10F202, PIC10F204, PIC10F206, PIC10F220, PIC10F222;
• 12C Series: PIC12C508, PIC12C508A, PIC12C509, PIC12C509A, PIC12C671, PIC12C672, PIC12CE518, PIC12CE519, PIC12CE673, PIC12CE674;
• 12F Series: PIC12F508, PIC12F509, PIC12F629, PIC12F635, PIC12F675, PIC12F683;
• 16C Series: PIC16C505, PIC16C554, PIC16C558, PIC16C61, PIC16C62, PIC16C62A, PIC16C62B, PIC16C63, PIC16C63A, PIC16C64, PIC16C64A, PIC16C65, PIC16C65A, PIC16C65B, PIC16C66, PIC16C66A, PIC16C67, PIC16C620, PIC16C620A, PIC16C621, PIC16C621A, PIC16C622, PIC16C622A, PIC16C71 , PIC16C71A, PIC16C72, PIC16C72A, PIC16C73, PIC16C73A, PIC16C73B, PIC16C74, PIC16C74A, PIC16C74B, PIC16C76, PIC16C77, PIC16C710, PIC16C711, PIC16C712, PIC16C716, PIC16C745, PIC16C765, PIC16C773, PIC16C774, PIC16C83, PIC16C84;
• 16F Series: PIC16F505, PIC16F506, PIC16F54, PIC16F57, PIC16F59, PIC16F627, PIC16LF627A, PIC16F627A, PIC16F628, PIC16LF628A, PIC16F628A, PIC16F630, PIC16F631, PIC16F631-1, PIC16F636, PIC16F636-1, PIC16F639, PIC16F639-1, PIC16F648A, PIC16F676, PIC16F677 , PIC16F677-1, PIC16F684, PIC16F685, PIC16F685-1, PIC16F687, PIC16F687-1, PIC16F688, PIC16F689, PIC16F689-1, PIC16F690, PIC16F690-1, PIC16F716, PIC16F72, PIC16F73, PIC16F74, PIC16F76, PIC16F77, PIC16F737, PIC16F747, PIC16F767 , PIC16F777, PIC16F83, PIC16F84, PIC16F84A, PIC16F87, PIC16F88, PIC16F818, PIC16F819, PIC16F870, PIC16F871, PIC16F872, PIC16F873, PIC16F873A, PIC16LF873A, PIC16F874, PIC16F874A, PIC16F876, PIC16F876A, PIC16F877, PIC16F877A;
• 18 Series: PIC18F242, PIC18F248, PIC18F252, PIC18F258, PIC18F442, PIC18F448, PIC18F452, PIC18F458, PIC18F1220, PIC18F1320, PIC18F2220, PIC18F2320, PIC18F2321, PIC18F4210, PIC18F2331, PIC18F2450, PIC18F2455, PIC18F2480, PIC18F2510, PIC18F2515, PIC18F2520, PIC18F2525, PIC18F2550, PIC18F2580 , PIC18F2585, PIC18F2610, PIC18F2620, PIC18F2680, PIC18F4220, PIC18F4320, PIC18F6525, PIC18F6621, PIC18F8525, PIC18F8621, PIC18F2331, PIC18F2431, PIC18F4331, PIC18F4431, PIC18F2455, PIC18F2550, PIC18F4455, PIC18F4550, PIC18F4580, PIC18F2580, PIC18F2420, PIC18F2520, PIC18F2620, PIC18F6520, PIC18F6620 , PIC18F6720, PIC18F6585, PIC18F6680, PIC18F8585, PIC18F8680.

Управління программатором здійснюється з комп'ютера керуючими програмами, наприклад DIY K150.
Програматор K150 ICSP для PIC-контролерів має три роз'єми - для підключення до комп'ютера, підключення мікроконтролера і для підключення ICSP шлейфу:

• для підключення програматора до комп'ютера використовується стандартний USB інтерфейс з роз'ємом USB тип В;
• для підключення мікроконтролерів використовується 40 - контактна ZIF панель з нульовим посиленням і ручкою-фіксатором;
• для підключення до програматора зовнішніх пристроїв по ISP інтерфейсу використовується 6 контактний ICSP роз'єм. Позначення контактів NC, PGC, PGD, GND, VCC, VPP.

Живлення USB програматора K150 ICSP для PIC-контролерів здійснюється від комп'ютера через кабель USB тип А - USB тип В або від блоку живлення з напругою 5 В.

Характеристики:

модель K150;
програматор зібраний на мікроконтролері PIC16F628A;
підходить для програмування PIC мікроконтролерів в 6, 8, 14, 20, 28, 40 - вивідних корпусах;
сумісний з операційними системами Windows 98, Windows2000 / NT, Windows XP / Windows 7, Win7 64Bit;
40 - контактна ZIF панель з нульовим посиленням і ручкою-фіксатором;
6 контактний ICSP роз'єм для підключення до программатору зовнішніх пристроїв по ISP (внутрішньосхемне програмування) інтерфейсу;
індикація живлення і програмування;
робоча напруга 5 В постійного струму;
на платі встановлений кварц на 6 МГц;
довжина ICSP шлейфу 20 см;
довжина кабелю USB тип А - USB тип В: 1 м;
розміри (Д х Ш х В): 85 х 48 х 15 мм;
вага комплекту 110 г.

Комплект поставки:

• USB програматор K150 ICSP для PIC-контролерів в антистатичній упаковці;
• кабель USB тип А - USB тип В;
• ICSP шлейф;
• комплект з 4 монтажних стійок і 4 шурупів до них.
