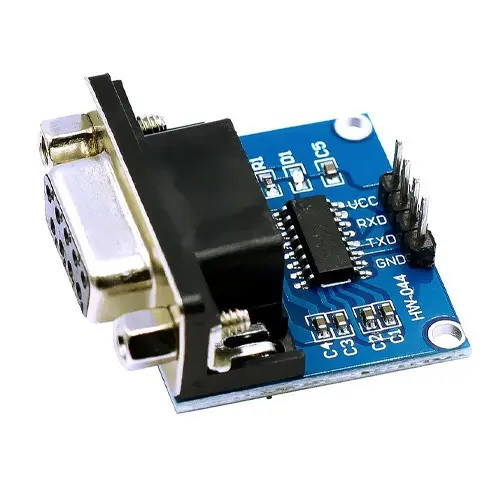

RS232 - TTL конвертер перехідник, плата Max3232, модуль HW-044

RS232 - TTL конвертер використовується для програмування мікросхем і мікроконтролерів, що підтримують рівні сигналів TTL (0 - 5В). Практичне застосування - прошивка різних пристроїв на мікроконтролерах.
Для використання RS232 - TTL конвертера потрібно підключити його до COM порту комп'ютера. Потім на комп'ютер потрібно записати спеціальні програми для роботи з конвертером і підключається до нього пристроєм. Потім підключити до висновків конвертера живлення і пристрій, який потрібно програмувати, і починати роботу.
Управління конвертером здійснюється через COM порт комп'ютера за допомогою спеціальних програм.
RS232 - TTL конвертер має два інтерфейси для підключення до комп'ютера і для підключення програмованих пристроїв:

• Щоб підключити пристрій до комп'ютера використовується стандартний RS232 інтерфейс;
• для підключення програмованих пристроїв використовується 4-х контактний штирьовий інтерфейс. Позначення контактів: VCC - напруга живлення; RX - прийом даних; TX - передача даних; GND - загальний контакт.

Живлення конвертера здійснюється від зовнішнього джерела живлення. Напруга живлення 5 В.

Характеристики:

конвертер сигналів RS232 в сигнали TTL;
зібраний на мікросхемі: MAX3232;
підтримується операційними системами: Win7/Vista/XP/2000/ME/98;
напруга живлення: 5 В;
інтерфейс підключення до комп'ютера: RS232;
робоча температура: -40 ° C - + 85 ° C;
габарити модуля: 31 x 32 x 16 мм;
вага модуля: 11 г
