Кабель - перехідник, USB - RS232 (DB9), адаптер

Кабель - перехідник USB - RS232 призначений для підключення до USB порту комп'ютера пристроїв, які використовують послідовний інтерфейс RS232 і призначені для підключення до COM порту (DB9). Багато сучасні модифікації материнських плат і моделі ноутбуків не оснащені COM-портом. Тим часом, пристрої даного стандарту вельми поширені (окремі види принтерів, термінали ISDN і багато іншого). Кабель-перехідник успішно вирішує завдання взаємодії між різними пристроями, що працюють на інтерфейсі RS232. Підключений пристрій буде мати можливість використовувати функцію «гарячого» підключення до працюючого комп'ютера. Перехідник має нерозбірний корпус.
Для використання кабелю потрібно спочатку встановити драйвера з CD диска, який йде в комплекті. Потім потрібно вставити кабель в USB порт комп'ютера і почекати поки операційна система «підхопить» потрібні драйвера. Якщо «підхоплення» не відбулося, потрібно зробити це вручну за допомогою диспетчера пристроїв. Кабель повинен визначиться як USB-SERIAL CH341.
Управління кабелем перехідником здійснюється з комп'ютера або ноутбука за допомогою спеціальних програм (терміналів).
Кабель - перехідник USB - RS232 має два інтерфейси для підключення до комп'ютера і для підключення пристрою:

• інтерфейс USB підтримує специфікації 1.1 і 2.0 і має швидкість передачі даних 0,5-480 Мбіт / с.
• інтерфейс RS232 виконаний в 9-ти контактному роз'ємі стандарту DB9 (він же COM порт) типу «тато», має швидкість передачі даних до 115200 біт / с.


Дана модель кабелю-перехідника має можливість працювати з усіма сигналами інтерфейсу RS232, а саме:

Призначення цих сигналів наступне:

• TxD - дані, що передаються комп'ютером в послідовному коді (логіка негативна);
• RxD - дані, що приймаються комп'ютером в послідовному коді (логіка негативна);
• RTS - сигнал запиту передачі. Активний в усі час передачі;
• CTS - сигнал скидання (очищення) для передачі. Активний в усі час передачі. Каже про готовність приймача;
• DSR - готовність даних. Використовується для завдання режиму модему;
• SG - сигнальне заземлення, нульовий провід;
• DCD - виявлення несучої даних (детектування сигналу);
• DTR - готовність вихідних даних;
• RI - індикатор виклику. Каже про прийом модемом сигналу виклику по телефонній мережі.


Повний набір сигналів використовується тільки для підключення до комп'ютера зовнішній модем.
Цей кабель-перехідник підходить для вирішення будь-яких завдань, пов'язаних з використанням інтерфейсу RS232.

Характеристики:

зібраний на чіпі: CH341;
довжина кабелю: 75 см;
вага комплекту: 58 г;
підтримка ОС: Windows / 98 / ME / 2000 / NT / XP / Vista / 7/8 як 32 так і 64-бітними, Linux, iMac, iMac OS X;
швидкість передачі даних по RS232: до 115200 біт / с;
підтримка всіх сигналів інтерфейсу RS232;
підтримка функції Plug-in-Play;
інтерфейс USB підтримує специфікації: 1.1 і 2.0;
інтерфейс RS-232 виконаний в 9-ти контактному роз'ємі стандарту DB9 (він же COM порт) типу «тато».

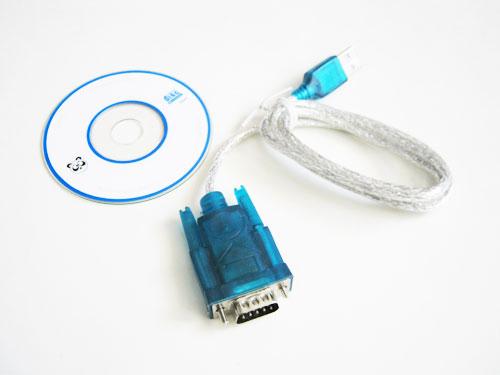

Комплект поставки:

• кабель - перехідник USB - RS232 (DB9);
• диск з драйверами.



Терморегулятори інтерфейсу RS232 в роз'ємі стандарту DB9:
