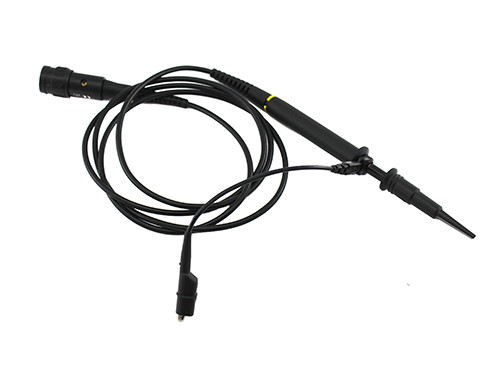

P4100 пробник для осцилографа 100МГц , 1 : 100 , 2кВ

Даний щуп оснащений гаком з пружинно-висувним механізмом. Якщо натиснути на механізм, то з верхнього отвору щупа висунеться гак. За допомогою гака можна захопити і надійно утримувати тонкий провідник джерела сигналу - для цього достатньо відпустити пружинно-висувний механізм. При необхідності гак можна зняти зі щупа. Для цього досить потягнути за насадку з невеликим зусиллям. Також в комплекті поставки є 2 змінні насадки (ізолююча насадка і насадка з бортиками для використання в місцях з можливістю короткого замикання). Також до щупа підключений контакт "мінуса" ( "землі").
Щуп оснащений ВNC-конектором для підключення до осцилографа.
Після підключення пробника до осцилографа, потрібно перевірити компенсацію сигналу і в разі необхідності провести відповідні налаштування.
Для цього за допомогою викрутки (йде в комплекті поставки) підкручує гвинт на ВNC-конекторі щупа до встановлення сигналу правильної форми.
Після цього прилад готовий до роботи.
Можливі варіанти відображення амплітуди електричного сигналу:

Також в комплекті є 8 маркувальних кілець (по 2 кільця голубого, синього, зеленого і червоного кольору) для візуального поділу щупів осцилографа.

Характеристики:

модель: P4100;
пропускна здатність: 100 МГц;
дільник: 100: 1;
вхідний опір: 100 Мом;
вхідна ємність: 5 пФ;
максимальна напруга: 2 кВ;
діапазон компенсації: 10 ~ 35 пФ;
довжина проводу: 120 см;
вага: 54 г;
вага комплекту поставки: 66 г;
колір чорний.

Комплект поставки:

щуп для осцилографа модель P4100;
викрутка для настройки компенсації сигналу;
8х маркувальні кільця;
2х змінні насадки;
заземлювальна пружина;
інструкція англійською мовою.
