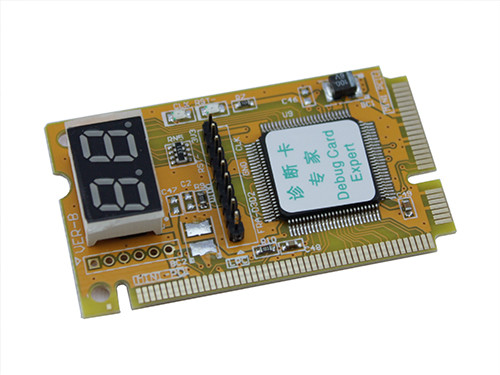

POST карта Mini PCI PCI-E LPC аналізатор несправності ноутбука тестер
220 ₴
- Немає в наявності
- Код: 110323
- +380 (67) 342-92-45Денис вт/пт до 14
Ноутбуки, як і стаціонарні системні блоки, нерідко виходять з ладу. Діагностика несправності портативного комп'ютера ускладнюється компактністю його конструкції, високою щільністю монтажу комплектуючих, неможливістю вилучення деяких з них - обставинами, не характерними для діагностики стаціонарного комп'ютера.
Відшукання несправності ноутбука значно полегшує пропонована плата діагностики за кодами POST, підключається до портативного комп'ютера по інтерфейсів Mini PCI, Mini PCI Express або LPC.
Mini PCI роз'єм пост карти має 101 контакт і при установці в слот материнської плати не використовує для роботи всі 124 контакти Mini PCI у ноутбука. Це нормально і цього достатньо для тестування.
Тестування через Mini PCI-E роз'єм пост карти здійснюється не у всіх моделей ноутбуків. При підключенні до Mini PCI-E пост карта використовує контакти 8, 10, 12, 14, 16, 17 і 19, які не є стандартними сигналами для шини і не всі виробники ноутбуків використовують їх для виведення сигналу від LPC. З такими ноутбуками пост карта діагностику не проведе.
Якщо шина LPC не розлучені на Mini PCI і Mini PCI Express, можна підключитися безпосередньо через LPC.
Для точної діагностики скачайте таблицю з кодами помилок POST вашої моделі ноутбука (краще за все відвідати з цією метою сайт виробника); при включенні ноутбука і виявленні несправності її код відобразиться на двозначному дисплеї карти.
Розшифровка по таблиці точно вкаже на несправність.
Крім цього, передбачені світлодіодні індикатори CLK (відображає наявність сигналу синхронізації CLK) і RST (відображає наявність сигналу скидання шини PCI) у вигляді точок.
Примітка: дана POST карта буде працювати тільки на тих материнських платах, BIOS яких був випущений до 2005 року. На інших версіях БІОС Не гарантовано, що в штатному режимі. Дане твердження відноситься до версіями БІОСа від таких виробників, як Award, Phoenix і AMI.
Характеристики:
відображення стану: цифровий індикатор (дві цифри з семи сегментів), LED-індикатори CLK і RST.
інтерфейси: Mini PCI, Mini PCI Express, LPC.
Розміри карти: 50 х 30 х 9 мм;
вага: 6 г
Основні атрибути | |
---|---|
Виробник | Тонар |
- Ціна: 220 ₴
