USB емулятор, програматор J-Link V9 ARM, Cortex-M
1 015 ₴
- В наявності
- Код: 113609
- +380 (66) 811-38-40Олексій вт/пт не відповість до 14
Програматор J-Link V9 з коробки не працює з офіційним програмним забезпеченням від SEGGER. Для роботи з офіційним програмним забезпеченням програматор потрібно прошити. Якщо Ви вважаєте, що досить компетентні для прошивки програматора - можете його купувати. На прошиті програматори Гарантія не розповсюджується.
USB емулятор, програматор J-Link V9 ARM, Cortex-M використовується для програмування процесорів ARM7 / 9/11, Cortex-A5 / A8 / A9, Cortex-M0 / M1 / M3 / M4, Cortex-R4, Microchip PIC32 і Renesas, а також для роботи з налагоджувальними платами IAR EWARM, Keil MDK, Роулі Crossworks, Atollic TrueSTUDIO, IAR EWRX, Renesas HEW, Renesas e2studio.
Для використання програматора відладчика J-Link ARM V9 потрібно підключити його до комп'ютера за допомогою кабелю USB тип A - USB тип B (йде в комплекті). Ваша операційна система почне автоматичний пошук і установку драйверів. Якщо операційна система не змогла знайти та встановити драйвера, то це потрібно зробити самостійно, попередньо скачавши їх тут. Після подачі живлення на корпусі програматора повинен блимати зелений світлодіод. Потім треба звантажити та встановити середовище розробки. Завантажити середу розробки можна тут. Програмне забезпечення сумісне з операційними системами Microsoft Windows 2000,, Microsoft Windows XP, Microsoft Windows XP x64, Microsoft Windows 2003 Microsoft Windows 2003 x64, Microsoft Windows Vista, Microsoft Windows Vista x64, Windows 7, Windows 7 x64, Windows 8, Windows 8 x64 , Linux, Mac OSX 10.5 і вище.
Після установки програмного забезпечення до програматора можна підключати процесори або налагоджувальні плати. Для цього програматор оснащений 20-піновим JTAG роз'ємом. Також в комплекті з програматором йде 20-провідниковий шлейф для зручності підключення до налагоджувальних плат. Роз'єм програматора і конектор шлейфу оснащені ключами, за допомогою яких неможливо неправильно з'єднати JTAG роз'єм і шлейф. Після цього програматор готовий до роботи.
Програматор відладчик J-Link ARM V9 має два роз'єми для підключення до комп'ютера і для підключення до програмованих пристроїв:
- для підключення до комп'ютера використовується інтерфейс USB специфікації 2.0. Обмін даними відбувається на швидкості full speed;
- для підключення програмованих пристроїв використовується 20-піновий JTAG роз'єм. Роз'єм вміщує в себе кілька інтерфейсів: JTAG, SWD, SWV, SWO, RDI.
Розпіновка 20-ти пінового JTAG роз'єму:
Живлення програматора відладчика J-Link ARM V9 здійснюється від USB порту комп'ютера. Напруга живлення 5 вольт. Сам відладчик може живити пристрої з напругою живлення до 5 вольт і струмом до 300 мА.
Програматор J-Link V9 з коробки не працює з офіційним програмним забезпеченням від SEGGER. Для роботи з офіційним програмним забезпеченням програматор потрібно прошити. Якщо Ви вважаєте, що досить компетентні для прошивки програматора - можете його купувати. На прошиті програматори гарантія не розповсюджується.
Характеристики:
програматор зібраний на процесорі: 32-bit RISC CPU;
виробник: Segger;
модель: J-Link ARM V9;
підключення до комп'ютера: USB специфікації 2.0 full speed;
частота JTAG: до 12 МГц;
підтримує інтерфейси: JTAG, SWD, SWV, SWO, RDI;
сумісні операційні системи: Microsoft Windows 2000,, Microsoft Windows XP, Microsoft Windows XP x64, Microsoft Windows 2003 Microsoft Windows 2003 x64, Microsoft Windows Vista, Microsoft Windows Vista x64, Windows 7, Windows 7 x64, Windows 8, Windows 8 x64, Linux , Mac OSX 10.5 і вище;
підтримує процесори: ARM7 / 9/11, Cortex-A5 / A8 / A9, Cortex-M0 / M1 / M3 / M4, Cortex-R4, Microchip PIC32 і Renesas;
підтримує налагодження плати: IAR EWARM, Keil MDK, Роулі Crossworks, Atollic TrueSTUDIO, IAR EWRX, Renesas HEW, Renesas e2studio;
може живити пристрої: з напругою до 5 В і струмом до 300 мА;
розміри: 105 х 55 х 22 мм;
вага: 75 г.

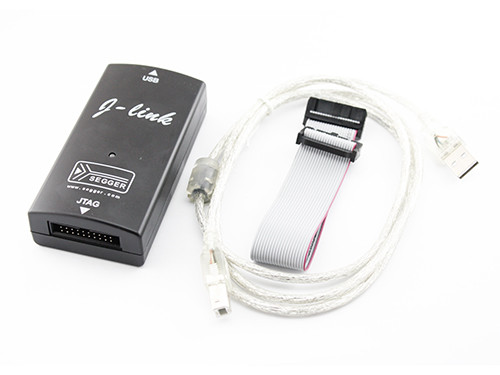

Комплект поставки:
- USB емулятор, програматор J-Link V9 ARM, Cortex-M;
- Кабель USB тип A - USB тип B;
- Шлейф на 20 пін.
Основні атрибути | |
---|---|
Виробник | Segger |
