Датчик вимірювання, калібрування довжини інструменту ЧПУ

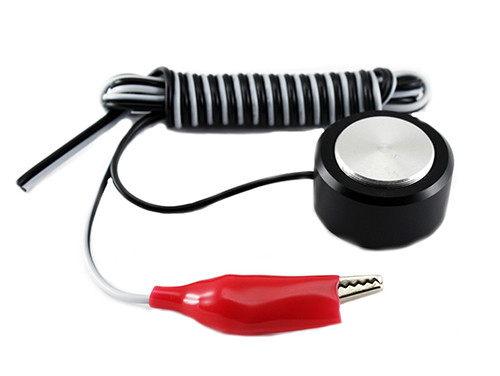

Датчик вимірювання, калібрування довжини інструменту ЧПУ D13567 використовується в верстатах з числовим програмним управлінням для перенесення базової точки на кромку фрези. Таке зміщення називається корекція довжини інструменту. Базова точка - це точка перетину торця шпинделя з його віссю обертання. Величина зміщення дорівнює відстані від кромки фрези до посадкової площини оправлення, в якій закріплений патрон з інструментом. По суті, датчик являє собою замикаючу пару контактів, один з яких металева площадка строго певної висоти, а другий - крокодил, який чіпляється на фрезу, закріплену в шпинделі.
За замовчуванням, програма управління верстатом не враховує довжину самого інструменту (фрези). Якщо не застосовувати корекцію довжини інструменту, то верстат буде поєднувати торець шпинделя з заданими в програмі координатами по осі Z (висоті), що призведе до псування заготовки, в кращому випадку.
Для використання датчика потрібно спочатку підключити його до блоку управління верстатом. У більшості випадків керівник блок має інтерфейс Tool Setting - ось туди і потрібно підключити дроти від датчика. Потім потрібно встановити датчик на столі верстата так, щоб він не заважав роботі інструменту, наприклад в одному з кутів. Далі потрібно внести зміни в керуюче програмне забезпечення для автоматизації процесу корекції довжини інструменту. Для безпосередньо самої корекції потрібно зупинити шпиндель, потім підключити до робочого інструменту (фрези) крокодил від датчика і запустити в керуючому програмному забезпеченні операції корекції.
Приклад підключення датчика калібрування довжини інструменту ЧПУ:

Під час процесу корекції шпиндель з інструментом буде підходити до датчика до тих пір, поки кінчик інструменти не стикнеться з чутливим елементом датчика (металевою пластиною). Після дотику ланцюг датчика замкнеться і на керуючий блок верстата буде поданий сигнал. Після отримання сигналу управляюче програмне забезпечення запише нову базову точку. Після цього точно буде відома висота фрези над робочим столом (вона дорівнює висоті датчика 20 мм). Довжина провідників датчика становить близько 100 см. Датчик сумісний з керуючим програмним забезпеченням MACH3 і іншими аналогічними.

Характеристики:

модель: D13567;
довжина провідників: 100 см;
ширина 'пасті' крокодила: 11 мм;
розміри (діаметр х висота): 35 х 20 мм;
вага: 55 г;
