Реле часу H3Y-2 може використовуватися для управління системами освітлення, водопостачання, електронними замками, пуском електродвигуна і т.п.
Для використання реле до нього потрібно підключити живлення і комутований пристрій. Напруга живлення реле 220 В змінного струму. Лінію живлення потрібно підключити до клем 13 і 14. Також до реле потрібно підключити провідники від комутованого пристрою. Реле має 6 контактів. Клеми 1-9 і 4-12 це нормально замкнуті контакти (NC), вони використовуються, якщо потрібно відключити навантаження через заданий проміжок часу. Клеми 5-9 і 8-12 це нормально розімкнуті контакти (NO), вони використовуються, якщо потрібно включити навантаження через заданий проміжок часу. Потрібний проміжок часу виставляється за допомогою регулятора в верхній частині приладу. Діапазон затримки часу до 60 хвилин, одну поділку таймера становить 2,5 хвилини.
Схема підключення реле H3Y-2:
У верхній частині приладу, біля регулятора, є 2 LED-індикатора червоного кольору. Індикатор 'PW' загоряється, коли на клеми реле подається живлення, а індикатор 'UP' загоряється, коли клеми 5-9 і 8-12 замкнуті.

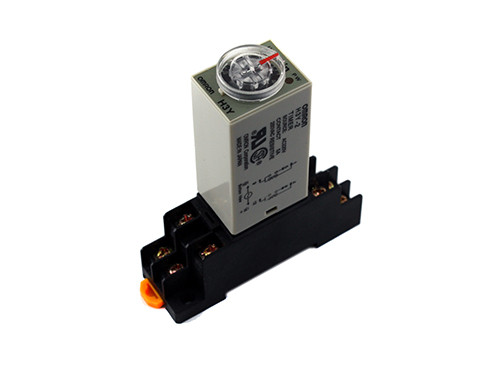

Комплект складається з самого реле з контактами і клемної колодки моделі 2-M4X10 з роз'ємами під контакти реле.
Клемна колодка може встановлюватися на DIN рейку 35 мм або кріпитися гвинтами через 2 монтажних отвори в корпусі.
Характеристики:
модель реле: H3Y-2;
модель клемника: 2-M4X10;
напруга живлення: 220 В змінного струму;
комутоване навантаження: до 5 А;
діапазон затримки часу: 0-60 хвилин;
габарити (в х д х ш): 88 х 72 х 22 мм;
вага реле: 37 г;
вага комплекту поставки: 70 г;
колір реле: сірий.
Комплектація:
- реле часу Omron H3Y-2, 0-60мін 220В 5А;
- клемна колодка 2-M4X10.
