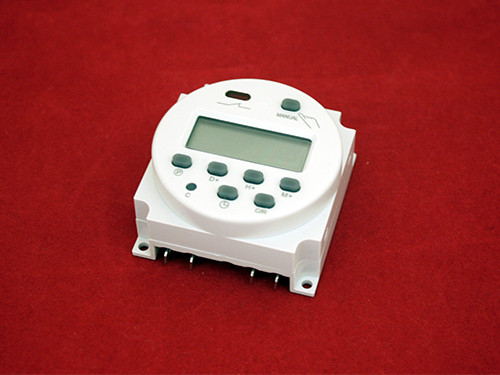

Реле часу, таймер тижневий, ЖК, 220В 16А 2ВА

Реле часу Cn101A може застосовуватися для управління пристроями сигналізації, освітлення вдома тощо
Перед початком використання таймера потрібно встановити поточний день тижня і час. Для цього потрібно утримувати кнопку із зображенням годин. При натисканні кнопки 'D + 'проводиться вибір дня тижня, а за допомогою кнопок' H + 'і' M + 'настройка годин і хвилин, відповідно. Дні тижня відображаються в верхній частині LCD дисплея і позначаються 'MO' - понеділок, 'TU' - вівторок, 'WE' - середа, 'TH' - четвер, 'FR' - п'ятниця, 'SA' - субота, 'SU' - неділя.
Після настройки дати та часу можна переходити до програмування реле. Для цього потрібно натиснути кнопку 'P', далі кнопками 'D +' налаштувати дні, а кнопками 'H +' і 'M +' час, коли буде включатися і відключатися дане правило. Перша цифра на екрані, в режимі програмування, це порядковий номер програми. Кожна програма має два режими: 'ON' для настройки часу замикання реле і 'OFF' - настройка часу для спрацьовування реле на розмикання. Перемикання між режимами програми проводиться натисненням кнопки 'P'. Даний таймер дозволяє записати до 17 програм (перемикання між програмами також проводиться натисненням кнопки 'P'). Для виходу з режиму програмування досить дійти до останньої (17-ї) програми або натиснути на кнопку із зображенням годин.
Для видалення записаної програми потрібно зайти в режим програмування, вибрати потрібну програму і натиснути клавішу 'C / R'. Також за допомогою цієї кнопки можна відновити випадково видалену програму.
Для скидання налаштувань таймера за умовчанням використовується кнопка 'C'.
Коли реле замкнутий, то на передній частині корпусу загоряється індикатор червоного кольору. За допомогою кнопки 'MANUAL' можна вручну замкнути реле, після цього загориться індикатор і на дисплеї з'явиться палаюча лампочка, або розімкнути його - на дисплеї буде відображатися перекреслена лампочка. Також доступний режим авто (реле працює за розкладом і на дисплеї відображається відповідний індикатор 'auto').
Після відключення від мережі настройки таймера зберігаються шляхом використання вбудованого елемента живлення - літієвої батарейки. Батарейка може працювати в автономному режимі протягом 3 років.
На платі таймера використовується реле PCD-124D2M з максимальним струмом комутації 10 А при напрузі 250 В змінного струму.
Схема підключення таймера Cn101A.

Характеристики:

модель: Cn101A;
номінальна напруга: 220 В, 50/60 Гц змінного струму;
межа напруги: 180-250 В змінного струму;
споживана потужність: 2 ВА (max);
активне навантаження: 16А /250В змінного струму;
навантаження відставання: 10А /250В змінного струму;
лампове навантаження 2000 Вт;
тип дисплея: LCD;
мінімальний інтервал частоти операцій: 1 хвилина;
число програм (ON/OFF): 17ON/17OFF;
габарити (д х ш х в): 60 х 60 х 30 мм;
вага таймера: 65 г;
вага комплекту поставки: 80 г;
колір: білий.

Комплект поставки:

• реле часу Cn101A;
• інструкція англійською мовою.
