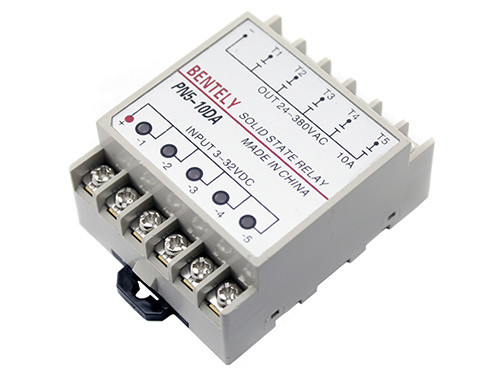

Однофазное 5-канальне твердотіле реле SSR PN5-10DA, DC-AC

885 ₴

  • В наявності
  • Код: 113345
Однофазное 5-канальне твердотіле реле SSR PN5-10DA, DC-AC
Однофазное 5-канальне твердотіле реле SSR PN5-10DA, DC-ACВ наявності
885 ₴
+380 (67) 342-92-45
Денис
  • +380 (66) 811-38-40
    Олексій вт/пт не відповість до 14
+380 (67) 342-92-45
Денис
  • +380 (66) 811-38-40
    Олексій вт/пт не відповість до 14
повернення товару протягом 30 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

Однофазне 5-канальний твердотіле реле DC-AC типу виготовлено в компактному корпусі з міцного АВS-пластика, на задній панелі корпусу передбачено кріплення для установки на DIN-рейку. Завдяки залученню багатоканального підключення, можна координувати комутацію до 5-ти окремих пристроїв. Його можна використовувати для безконтактної комутації нагрівальних елементів, ламп розжарювання та іншого обладнання з резистивним і слабо ємнісним навантаженням. Реле управляється рівнем напруги постійного струму, що дозволяє вмикати або вимикати навантаження шляхом подачі або зняття повної напруги живлення.
Перевагами твердотілого реле над електромагнітними є: відсутність іскор і менший рівень електромагнітних завад при комутації, значно більший ресурс служби, високу швидкодію, безшумність роботи, а також невеликі розміри.
Фізичні розміри реле SSR PN5-10DA:
Физические размеры реле SSR PN5-10DA
Схема підключення реле SSR PN5-10DA:
Схема подключения реле SSR PN5-10DA

Знизу розміщені контакти для підключення вхідного живлення за схемою із загальним плюсом (постійний струм, напруга 3 - 32 В), на кожному каналі встановлений світлодіод, для індикації його роботи.
Вгорі розміщено контакти для підключення комутованих пристроїв за схемою із загальним плюсом (змінний струм, напруга 24-380 В).
Увага! Твердотілі реле типу SSR призначені для комутації навантаження з активною (резистивною) складової і для слабоємнісного навантаження, наприклад, лампи розжарювання. Твердотілі реле типу SSR не призначені для комутації навантаження з реактивної (індуктивної та ємнісної) складової, наприклад, електродвигунів. Для комутації навантаження з реактивною складовою потрібно дотримуватися умови: максимальний комутований струм повинен становити 20 - 40% від номінального; обов'язкове використання радіатора і вентилятора обдування. Якщо при використанні реле, для комутації навантаження з реактивною складовою, його температура занадто висока - потрібно зменшити максимальний комутований струм.

Характеристики:

модель: SSR PN5-10DA;
кількість каналів: 5;
тип: DC-AC;
номінальна напруга, що управляє: 3 - 32 В DC;
напруга включення: 2,4 В;
напруга вимикання: 1 В;
струм спрацьовування: 4 мА/12 В;
метод управління: комутація при переході струму через нуль;
номінальну напругу навантаження: 24-380 В АС;
падіння напруги: 1,6 В/25 ° С;
номінальний струм навантаження: 10 А;
струм витоку: до 0,7 мА;
час відгуку на вхідний сигнал: до 10 мс;
діелектрична міцність: більше 2,5 кВ АС/1 хв;
опір ізоляції: більше 50 МОм / 500 В DC;
діапазон робочих температур: від -20 до + 80 ° С;
кріплення: для установки на DIN-рейку;
розміри: 63 х 50 х 30 мм;
вага: 70 г

Інформація для замовлення
  • Ціна: 885 ₴
