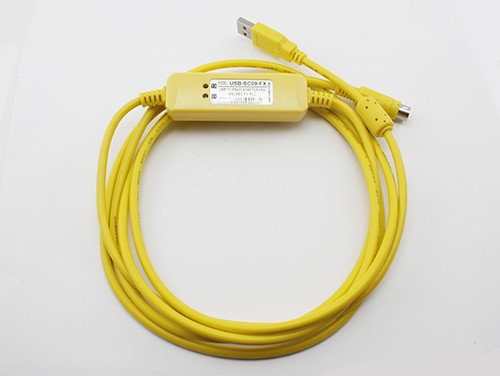

USB SC09 кабель програмування ПЛК Melsec FX

USB SC09 кабель програмування ПЛК Melsec FX використовується для підключення до USB порту комп'ютера і програмування по інтерфейсу RS422 логічних контролерів Mitsubishi Melsec серій FX. Кабель USB - SC09 є повним аналогом оригінального кабелю SC09.
Для використання кабелю USB - SC09 потрібно підключити його до USB порту комп'ютера. Після цього Ваша операційна система почне автоматичний пошук і установку драйверів. Після автоматичної установки драйверів кабель визначається як USB-Serial CH340. Але, для нормальної роботи цього не достатньо. Потім з CD диска, який йде в комплекті, потрібно встановити додаткові драйвера і програмне забезпечення для роботи з програмованими контролерами Mitsubishi Melsec серій FX. Інформацію стосовно користування програмним забезпеченням йдуть на CD диску китайською та англійською мовами з ілюстраціями.
Список підтримуваних операційних систем: Windows 8, Windows Server 2008 R2, Windows 7, Windows Server 2008, Windows Vista, Windows Server 2003, Windows XP, Windows 2000, Windows 98. Працює як з 32-бітними, так і 64-бітними операційними системами .
На лицьовій стороні адаптера є два світлодіода: TX і RX.
Після підключення кабелю до комп'ютера буде горіти світлодіод RX - вихідні дані.
Далі необхідно синхронізувати кабель з контролером Mitsubishi Melsec серій FX, якщо підключення пройшло вдало - почне блимати світлодіод TX, можна включати програмне забезпечення і починати роботу. Підключення до контролерів здійснюється за допомогою роз'єму DIN 8 pin «тато». Довжина кабелю 2.5 метра, що дозволяє тримати комп'ютер далеко від потенційно небезпечної зони, а також для підключення до контролерів, встановленим в важкодоступних місцях. Кабель і адаптер мають яскравий жовтий колір, що дозволить легко знайти кабель серед промислового обладнання.

Характеристики:

виробник: Китай;
модель: USB - SC09;
аналог кабелю: SC09;
адаптер зібраний на чіпах: Sipex SP232EEN і CH340T:
сумісність з контролерами: Mitsubishi Melsec серій FX;
підключення до комп'ютера: інтерфейс USB специфікацій 1.1 і 2.0;
підключення до контролерів: DIN 8 pin «тато»;
довжина кабелю 2,5 м;
кварцовий генератор з частотою: 12 МГц;
розміри упаковки: 145 x 185 x 44 мм;
вага комплекту: 166 г;
колір жовтий.

Комплект поставки:

• USB SC09 кабель програмування ПЛК Melsec FX;
• CD диск з драйверами і програмним забезпеченням.
