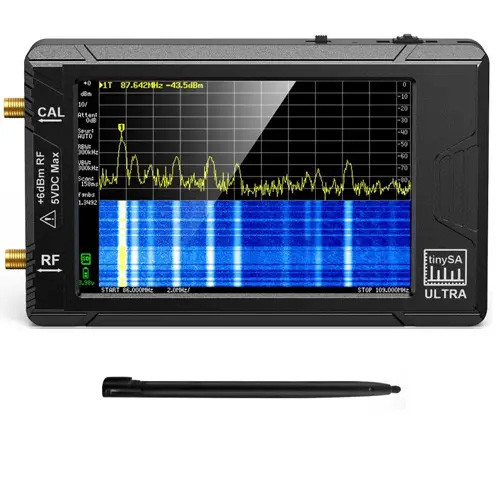

Векторний аналізатор ланцюгів 100кГц-5.3ГГц, генератор сигналів TinySA Ultra

TinySA Ultra – продовження розвитку лінійки відомого та компактного векторного аналізатора TinySA. Нова модель працює в надширокому діапазоні частот, і дозволяє спостерігати та виявляти радіосигнали практично будь-якого радіопристрою. Прилад має великий резистивний сенсорний дисплей, а ємний акумулятор забезпечить тривалий час автономної роботи.

Характеристики аналізатора спектра:

частотний діапазон: від 100 кГц до 800 МГц у звичайному режимі та до 5.3 ГГц у режимі Ultra;
вхідний опір: 50 Ом (коли атенюатор включений на 10 дБ або більше);
регульований ручний або автоматичний вхідний атенюатор сигналів діапазоном від 0 до 31 дБ з кроком 1 дБ;
максимальний вхідний рівень сигналів +10 дБм із вимкненим атенюатором;
максимальний короткочасний рівень: +20 дБм із включеним атенюатором 30 дБм;
максимальна вхідна потужність, що рекомендується: +5 дБм з атенюатором, що працює в автоматичному режимі;
точка компресії 1 дБ на -1 дБм з вимкненим атенюатором;
роздільна здатність детектора потужності: 0.5 дБ (лінійність залежно від частоти +/-2 дБ);
абсолютна точність детектора рівня потужності після калібрування: +/-2 дБ;
вбудований МШУ на 20 дБ LNA з рівнем шуму 5 дБ;
найнижчий помітний сигнал без LNA на частоті 30 МГц при використанні смуги пропускання з роздільною здатністю 30 кГц -102 дБм;
найнижчий помітний сигнал з LNA на частоті 30 МГц при використанні смуги пропускання роздільної здатності 200 Гц -145 дБм;
фазовий шум -90 дБ/Гц на зміщенні 100 кГц та -120 дб/Гц на зміщенні 1 МГц;
динамічний діапазон при використанні смуги пропускання з роздільною здатністю 30 кГц 70 дБ;
роздільні фільтри: 0.2, 1, 3, 10, 30, 100, 300, 600 та 850 кГц;
роздільна здатність сканування: 51, 101, 145, 290 або 450 пікселів;
швидкість сканування: понад 1000 пікселів в секунду;
вихід на навушники для прослуховування демодульованого сигналу.

Характеристики генератора сигналів:

синусоїдальний сигнал з рівнем гармонік менше -40 Дб у діапазоні від 100 кГц до 800 МГц;
рівень вихідного сигналу з кроком 1дБ: у діапазоні від -113 дБм до -18 дБм;
точність вихідного рівня +/- 2 дБ до 800 МГц в діапазоні від -72 дБм до -18 дБм; менша точність нижче -72 дБм; ще менша точність нижче -110 дБм;
діапазон частот від 44 Гц до 800 МГц;
окремі налаштування за модулюючим сигналом для AM та FM від 50 Гц до 5 кГц (AM) або 1 кГц (FM) або режим ГКЧ у вибраному діапазоні;
глибина модуляції AM від 10 до 100%;
девіація частоти FM від 1 кГц до 300 кГц;
калібрувальний генератор: генератор меандру з рівнем виходу -35.6 дБм. Підключається до виходу CAL. Частоти фіксовані 1 МГц, 2 МГц, 4 МГц, 10 МГц, 15 МГц або 30 МГц.

Характеристики векторного аналізатора ланцюгів:

модель: TinySA Ultra;
сенсорний кольоровий резистивний дисплей, діагоналлю 4″;
роз'єм для карт пам'яті MicroSD;
вбудований акумулятор, ємністю 3000 мАг. Заряджання через роз'єм USB Type-C;
розміри: 11.5 х 7.2 х 2.3 см;
вага комплекту: 360 г;
матеріал: пластик.

Комплект поставки:

• векторний аналізатор TinySA Ultra;
• телескопічна SMA-антена;
• два SMA-кабелі;
• кабель USB Type-C;
• пластиковий стілус.
