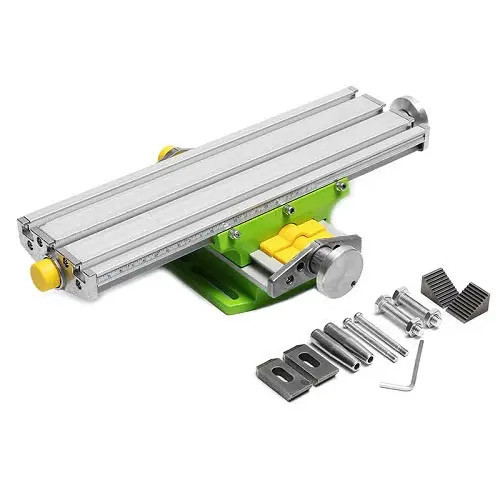

Координатний стіл BG-6330 330x95мм для свердлильного фрезерного верстата

Координатний стіл BG-6330 використовується при роботі зі свердлильними або фрезерними верстатами як інструмент для позиціонування заготівлі під час її обробки.
Координатний стіл BG-6330 поставляється у зібраному вигляді. Для зручності роботи до маховиків потрібно прикрутити ручки, що йдуть у комплекті постачання.
Більш вдосконалений та посилений аналог моделі BG-6300. Конструкція столу покращена, що надає новій моделі міцності та надійності. У порівнянні зі старою моделлю, BG-6330 має алюмінієві торці, а також допрацьовані маховики та ходові гвинти з завзятими зносостійкими підшипниками.
Фіксація заготовки на столі здійснюється за допомогою кріплення до трьох поздовжніх Т-подібних пазів з розмірами 12 х 6 x 5 мм.
На торці робочої поверхні з боку маховика Y є лінійка, градуйована в сантиметрах та дюймах. Лінійка не має прив'язки та вільно рухається. Лінійка використовується для вимірювання відносної довжини. Під лінійкою є засічка, за яким можна виставити нуль.
Координатний стіл BG-6330 має шість регулювальних гвинтів, по 3 на кожну вісь. Ступінь затискання регулювальних гвинтів впливає на жорсткість ходу. Гвинти регулюються шестигранним ключем. Упором для гвинтів є дві латунні пластини.
Координатний стіл має лапи з чотирма поздовжніми отворами для закріплення на станину.
У комплекті поставки ручки для маховиків, шестигранний ключ, кріпильний набір та інструкція англійською мовою.

Характеристики:

модель: BG-6330;
з'єднання типу 'ластівчин хвіст' для мінімізації люфтів
робоча поверхня: 330 х 95 мм;
хід по осі Х: 190 мм;
хід по осі Y: 67 мм;
висота столу: 82 мм;
ціна поділу на маховиках: 0.05 мм;
три Т-подібні пази для встановлення кріплення оброблюваної заготовки;
масивна якісна конструкція із алюмінієвого сплаву.
