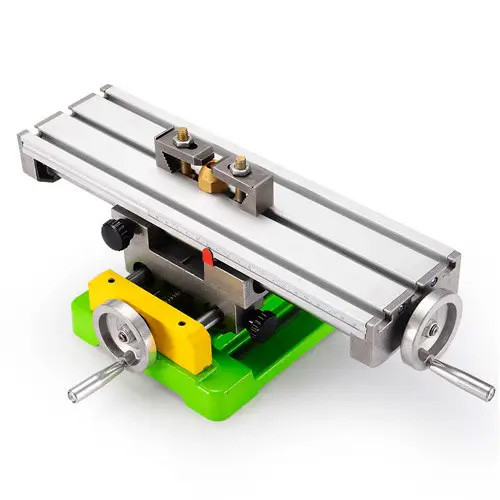

Координатний стіл BG-6350 350x100мм для свердлильного фрезерного верстата

Більш удосконалений і посилений варіант моделі BG-6330, цю модель можна вважати найближчою до промислового аналога. На відміну від двох попередніх моделей, BG-6350 має дві напрямні на кожен напрямок (вздовж і впоперек). За рахунок чого конструкція стійкіша до виникнення небажаних люфтів. Цьому також сприяє регульоване з'єднання типу 'ластівчин хвіст'. Є шість регулювальних гвинтів, по 3 на кожну вісь. Ступінь затискання регулювальних гвинтів впливає на жорсткість ходу. Гвинти регулюються шестигранним ключем. Упором для гвинтів є дві латунні пластини.
Робоча поверхня виготовлена ​​з алюмінію, регулювання положення здійснюється шляхом обертання ходових гвинтів. На маховики нанесена міліметрова розмітка з ціною розподілу 0.05 мм, а повний оборот маховика становить 1.5 мм. Чавунна основа має 4 поздовжні пази для кріплення координатного столу до основи свердлильного верстата.
Також виробник додав систему фіксації гвинтами робочої поверхні, рухливу міліметрову лінійку з бігунком для більш точного і швидкого позиціонування заготівлі. І встановив посилені, міцніші металеві підшипники.
Фіксація заготовки на столі здійснюється за допомогою кріплення до трьох поздовжніх Т-подібних пазів з розмірами 12 х 6 x 5 мм.
У комплекті поставки ручки для маховиків, шестигранний ключ, кріпильний набір та інструкція англійською мовою.

Характеристики:

модель: BG-6350;
з'єднання типу 'ластівчин хвіст' для мінімізації люфтів
робоча поверхня: 350 х 100 мм;
хід по осі Х: 180 мм;
хід по осі Y: 50 мм;
висота столу: 122 мм;
ціна поділу на маховиках: 0.05 мм;
міжосьова відстань (для кріплення на станину): 102 мм;
три Т-подібні пази (12х6х5 мм) для встановлення заставних болтів;
відстань між Т-пазами столу: 34 мм;
діаметр прецизійних напрямних: 12 мм;
діаметр силового столу: 14 мм;
вага: 6.5 кг.
