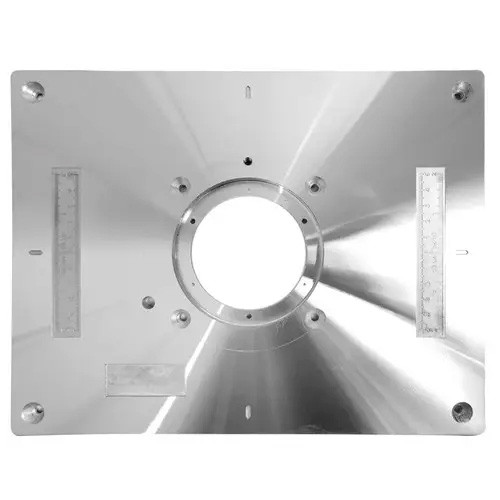

Пластина для фрезера 300x235x9.5мм зі змінними кільцями, алюмінієва

Універсальна алюмінієва пластина для створення міцної, плоскої та рівної поверхні для роботи ручного фрезера як стаціонарного фрезерного верстата. Зробить роботу з ручним фрезером більш комфортною та безпечною. При цьому з'явиться можливість переміщати деталь, що обробляється, відносно закріпленої фрези, а не сам ручний фрезер. Великі розміри пластини дозволяють використовувати її як встановлену в стільницю, так і на підошву перевернутого ручного фрезера. Утоплена на свою товщину вглиб стільниці пластина утворює єдину площину для гарного і рівномірного горизонтального переміщення заготовки, що обробляється.
Платформа має центральний отвір із сходинкою для встановлення спеціальних пластикових кілець, що мають різні внутрішні отвори під установку фрез різних діаметрів. Відповідне за розміром отвору кільце вставляється в поглиблення всередині сходинки і фіксується за допомогою 3-х гвинтів.
Всі отвори на пластині мають фаски під монтажні гвинти з потайною головкою, капелюшки встановлених гвинтів утоплені нижче поверхні пластини.
На пластині є 4 отвори для з'єднання пластини зі стільницею та 4 отвори для з'єднання з підошвою ручного фрезера з відстанню між центрами отворів 85 мм.
Якщо отвори в підошві фрезера не підходять під розташування готових отворів, можна кріпити фрезер і пластину до стільниці незалежно один від одного. В цьому випадку не потрібна сумісність розташування отворів, лише потрібна міцна конструкція та надійний матеріал стільниці. Знизу до неї кріпиться фрезер, а зверху врізається пластина. Між собою вони пов'язані. Це може бути навіть зручніше. Знімаєш фрезер для роботи в ручному режимі, а пластина залишається і забезпечує гладкість та міцність поверхні верстата.

Характеристики:

діаметр центрального отвору (посадкового місця під кільця): 75 (96) мм;
глибина сходинки отвору: 5 мм;
прямокутний отвір для верхнього підшипника, отвір під 'мікроліфт';
діаметри внутрішніх отворів змінних кілець: 13, 30 мм;
розмір пластини: 300 х 235 х 9.5 мм;
розміщення отворів кріплення до стільниці: 270 х 210 мм;
розміщення отворів кріплення до фрезера: 85 х 85 мм;
розмітна шкала: двостороння 100 мм (50 + 50 мм);
вага комплекту: 1400 г;
розмір упаковки: 25.5 x 13 x 3 см;
матеріал: пластина – алюмінієвий сплав, кільця – пластик.

Комплект поствки:
пластина для фрезера 300 х 235 х 9.5 мм;
2 змінні кільця різних діаметрів;
комплект кріпильних гвинтів;
напрямна копіювальна втулка для пластини;
шестигранний ключ.
