Пластина для фрезера 235х120х8мм зі змінними кільцями, алюмінієва

Універсальна алюмінієва пластина для створення міцної, плоскої та рівної поверхні для роботи ручного фрезера як стаціонарного фрезерного верстата. Зробить роботу з ручним фрезером більш комфортною та безпечною. При цьому з'явиться можливість переміщати деталь, що обробляється відносно закріпленої фрези, а не сам ручний фрезер. Втоплена на свою товщину вглиб стільниці пластина утворює єдину площину для хорошого і рівномірного горизонтального переміщення заготовки, що обробляється.
Платформа має центральний отвір зі сходинкою для встановлення спеціальних пластикових кілець, що мають різні внутрішні отвори під установку фрез різних діаметрів. Відповідне за розміром отвори кільце вставляється в поглиблення всередині сходинки і фіксується за допомогою гвинтів.
Всі отвори на пластині мають фаски під монтажні гвинти з потайною головкою, встановлені гвинти утоплені нижче поверхні пластини.
На пластині є 8 отворів для з'єднання з підошвою ручного фрезера двох типорозмірів з відстанню між центрами отворів: 70 x 62 мм (діагональ 93.5 мм) і 55 x 45 мм (діагональ 71 мм).
Якщо отвори підошви фрезера не підходять під розташування готових отворів, можна кріпити фрезер і пластину до стільниці незалежно один від одного. В цьому випадку не потрібна сумісність розташування отворів, лише потрібна міцна конструкція та надійний матеріал стільниці. Знизу до неї кріпиться фрезер, а зверху врізається пластина. Між собою вони пов'язані. Це може бути навіть зручніше. Знімаєш фрезер для роботи в ручному режимі, а пластина залишається і забезпечує гладкість та міцність поверхні верстата.

Характеристики:

діаметр центрального отвору (посадкового місця під кільця): 42 (58) мм;
глибина сходинки отвору: 5 мм;
діаметри внутрішніх отворів змінних кілець: 7, 13, 25, 31 мм;
розмір пластини: 235 х 120 х 8 мм;
розміщення отворів кріплення до стільниці: 215 х 100 мм;
розміщення отворів кріплення до фрезера: 70 x 62 мм (діагональ 93.5 мм) та 55 x 45 мм (діагональ 71 мм);
розмітна шкала: двостороння 80 мм (40 + 40 мм);
вага пластини: 400 г;
вага комплекту: 515 г;
розмір упаковки: 25.5 х 13 х 3 см;
матеріал: пластина – алюмінієвий сплав, кільця – пластик.

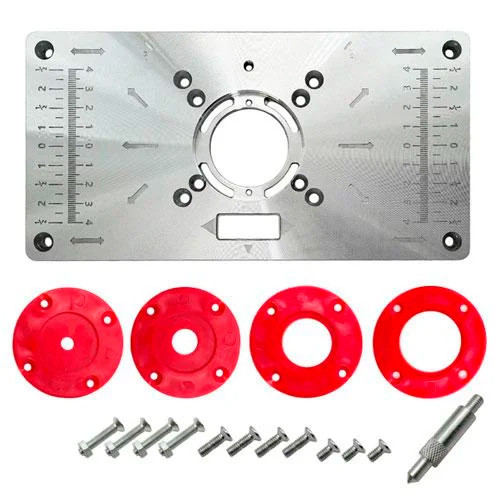

Комплект поставки:

• пластина для фрезера 235 х 120 х 8мм;
• 4 змінні кільця різних діаметрів;
• комплект з 11 монтажних гвинтів та 4 гайок;
• напрямна втулка.
