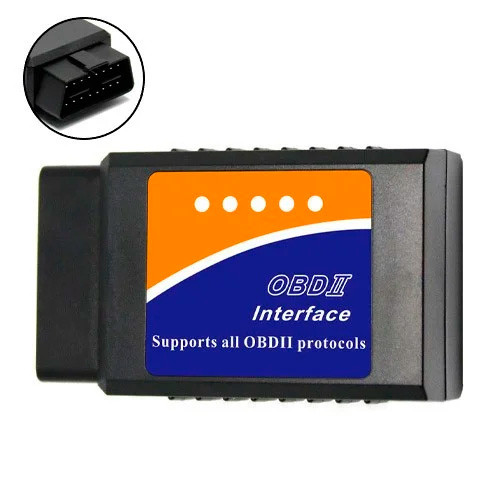

ELM327 Bluetooth - універсальний сканер для діагностики автомобілів, що працює по протоколу OBD2. Даний адаптер - це програмно-апаратний комплекс, що складається з адаптера для підключення до діагностичного роз'єму OBD2 і програмного забезпечення. Його особливістю є те, що сканер працює за специфікацією Bluetooth. Це дозволяє проводити діагностику автомобіля не тільки за допомогою ПК, але і на планшеті або телефоні на базі ОС Android і Windows Mobile.
Версія прошивки 1.5 забезпечує більш стабільну роботу сканера в порівнянні з пристроями версії 2.1, а також підтримку протоколів J1850 PWM і J1850 VPW, без яких велика кількість автомобілів Ford, а також деяких інших марок, випущених в кінці 90-х початку 00-х, просто не визначаються сканерами ELM327 v2.1.
Програми діагностики виконують такі функції:
- читання кодів діагностики несправностей в цілому і по конкретному виробнику, відображаючи значення (в базі більше 3000 кодів);
- обнуління кодів помилок і вимикання лампочки 'Check Engine' на панелі приладів, отримання збережених значень поточних параметрів роботи системи управління на момент виникнення кодів несправностей;
- зчитування і перегляд результатів тесту датчиків кисню;
- висновок інформації про автомобілі (VIN-коду і калібрувальних даних);
- відображення поточних значень датчиків, в тому числі: обороти двигуна, розраховане значення навантаження, температура охолоджуючої рідини, статус паливної системи, швидкість автомобіля, короткострокове паливне балансування, довгострокове паливне балансування, тиск у впускному колекторі, температура всмоктуваного повітря, витрата повітря, положення дросельної заслінки , дані кисневого датчика, тиск палива, тиск масла, система EVAP, витрата палива, температура повітря на вході і ін.
Працює з усіма OBD2 (з 1996 в США) і EOBD машинами (на бензині з 2001, дизельні з 2003/2004 в Європі). Список протоколів, підтримуваних адаптером ELM327: ISO 9141-2, KWP2000 (ISO 14230-4), SAE J1850 (в тому числі J1850 PWM і J1850 VPW), CAN-шина (ISO 15765-4).
Рекомендоване програмне забезпечення для ELM327 OBD2 Bluetooth:
- ScanMaster для ПК;
- Torque Pro, hobDrive, Check-Engine для Android;
- Car Scanner ELM OBD2 для Windows Mobile.
Налаштування роботи між комп'ютером / планшетом / телефоном і бортовим комп'ютером виконується в кілька кроків:
для комп'ютера:
1. Підключаємо сканер до автомобіля.
2. Встановлюємо ПЗ (наприклад, ScanMaster).
3. Відкриваємо програму ScanMaster, шукаємо значок вилки розетки і натискаємо на ньому. У відкритому вікні шукаємо вкладку «Communication». У рядку «Interface type» вибираємо «Bluetоoth», потім в вікні, що з'явилося, натискаємо «Search Devices». Програма знайде невідомий пристрій, виберіть його і натисніть «ОК». Потім з'явиться вікно для введення коду підтвердження. Код - 1234 (іноді 0000 або 6789). Потім потрібно перейти у вкладку «Protocol» і вибрати пункт «0 - Automatic». Натискаємо «ОК» і в самій програмі натискаємо «Connect». Пристрій готовий до використання і можна приступати до діагностування.
для телефонів / планшетів:
1. Включаємо Bluetooth.
2. Тиснемо кнопку 'Пошук пристроїв'
3. Натискаємо на знайдений адаптер. Варіанти назв: ELM327 Bluetooth - OBD-II, avto diag, CHX.
4. Коди сполучення: 1234, 0000 або 6789.
5. Якщо код підійшов і все добре, побачимо напис 'Пов'язано, але не підключено'. На цьому настройка Bluetooth закінчена.
6. Запускаємо раніше встановлену програму діагностування.
Живлення сканера здійснюється від бортової мережі автомобіля через роз'єм ODB2.
Матеріал корпусу пристрою - пластик.
Характеристики:
версія прошивки: 1.5;
модель: ELM327 OBD2 Bluetooth;
напруга живлення: 12 В;
підтримувані протоколи: ISO 9141-2, KWP2000 (ISO 14230-4), SAE J1850 (в тому числі J1850 PWM і J1850 VPW), CAN-шина (ISO 15765-4);
радіус дії: приблизно 10 м;
передача даних: по Bluetooth;
підключення до автомобіля: 16-піновий DLC роз'єм;
розміри сканера: 78 x 47 x 25 мм;
вага сканера: 32 м
Основні | |
---|---|
Виробник | ELM |
