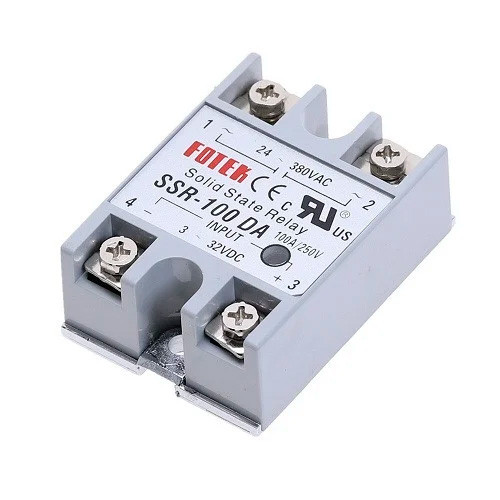

Однофазне твердотіле реле SSR-100DA 100A DC-AC

Твердотілі або напівпровідникові реле призначені для безконтактної комутації нагрівальних елементів, ламп розжарювання та іншого електричного з резистивним навантаженням. При дотриманні особливих умов можливо, але не рекомендується, для навантаження індуктивного характеру.
У твердотілих реле комутація ланцюгів навантаження здійснюється безконтактно шляхом комутації вбудованих напівпровідникових елементів, що дає їм ряд переваг перед звичайними електромеханічними реле:

• відсутність іскор і електричної дуги при комутації;
• менший рівень електромагнітних завад при комутації;
• істотно більший ресурс служби;
• не вимагають профілактичних робіт в процесі експлуатації;
• можливість високої швидкодії (швидкості комутації);
• малі розміри.

Увага! Твердотілі реле SSR не призначені для комутації електричних двигунів.
Однак вони можуть використовуватися для цих цілей при виконанні наступних умов:
повинен бути забезпечений 5-8 кратний запас по струму;
обов'язково використання радіатора охолодження (і бажано з вентилятором обдуву).
Таке нестандартне застосування реле не рекомендується і застосовується на Ваш страх і ризик.

Характеристики:

модель: SSR-100DA;
тип: DC-AC;
напруга, що комутується: 24 - 380 В AC;
керована напруга: 3-32 В DC;
керований струм: 3-25 мА;
максимальний струм: 100 А;
час включення/вимикання: менше 10 мс;
електрична міцність ізоляції: 2500 В AC;
опір ізоляції: 500 МОм (при 500 В DC);
розмір: 6.3 х 4.6 х 2.3 см;
вага: 100 г.
