USB MPI DP кабель для програмування ПЛК Siemens S7 300 400

USB PC / PPI кабель програмування Siemens S7 використовується для підключення до USB порту комп'ютера програмованих мікроконтролерів серії S7 200/300/400. Кабель є аналогом оригінальних кабелів Siemens 6ES7 972-0CB20-0XA0.
Для використання кабелю Siemens S7 потрібно підключити його до USB порту комп'ютера. Після цього Ваша операційна система почне автоматичний пошук і установку драйверів. Після автоматичної установки драйверів кабель визначається як SIMATIC PC Adapter USB. Але, для нормальної роботи цього не достатньо. Потім з CD диска, який йде в комплекті, потрібно встановити додаткові драйвера і програмне забезпечення для роботи з програмованими мікроконтролерами Siemens S7.
Програмне забезпечення на CD диску на китайській мові тому, бажано, що б ПО Simatic Step 7 вже було встановлено або завантажено з іншого місця. Інформацію стосовно користування програмним забезпеченням йдуть на CD диску на китайській мові.
Список підтримуваних операційних систем: Windows 8, Windows Server 2008 R2, Windows 7, Windows Server 2008, Windows Vista, Windows Server 2003, Windows XP. Гарантована сумісність тільки з 32-бітними операційними системами.

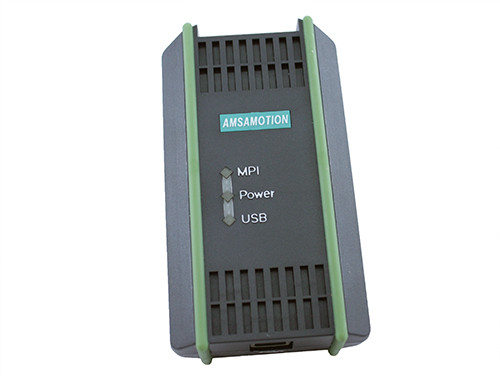

Після підключення кабелю до комп'ютера на передній кришці адаптера будуть горіти два світлодіода: POWER червоний - напруга живлення, синій USB - вихідні дані. Якщо синхронізувати кабель з контролером сімейства Siemens S7, то почне блимати MPI зелений світлодіод - прийняті дані.
На кришці адаптера є напис PC Adapter USB 6ES7 972-0CB20-0XA0 200/300/400 USB to MPI / DP / PPI NetWork Adapter for S7 System.
Далі потрібно роз'єм PPI підключити до програмованого мікроконтролера серії S7, включити програмне забезпечення і починати роботу.
Роз'єм PPI виконаний в корпусі DB9 (COM порт). Фактичний інтерфейс роз'єму RS485.
У комплекті поставки є два кабелі DB9 'тато' - DB9 'тато' довжиною 27 см і кабель USB тип A - USB тип B довжиною 3 м.
Аналог кабелю Siemens 6ES7 972-0CB20-0XA0:

Характеристики:
сумісний з мікроконтролерами: Siemens серії S7 200/300/400;
аналог кабелю: Siemens 6ES7 972-0CB20-0XA0;
USB специфікації: 2.0;
напруга живлення: 5 В;
максимальний струм: 500 мА;
довжина кабелю: 3 м;
вага комплекту: 394 м

Комплект поставки:

• USB MPI DP кабель для програмування ПЛК Siemens S7 300 400 в упаковці;
• Кабель DB9 'тато' - DB9 'тато';
• Кабель USB тип A - USB тип B;
• CD диск з драйверами і програмним забезпеченням китайською мовою.
