Цифровий вольтметр амперметр ватметр DC 0-100В 10А 1000Вт Deek - robot

Цифровий вольтметр, амперметр, ватметр SHIELD MODEL BL-02 використовується для вимірювання, індикації напруги, струму (струм постійний), споживаної потужності.
Прилад оснащений двома гніздами: одне - трьох контактна, друге - двох контактна. До гнізд в комплекті з вольтметром йдуть два відповідних конектора. Трьох контактне гніздо використовується для подачі на вольтметр напруги живлення і для вимірювання значення напруги. Двох контактне гніздо використовується для вимірювання значення струму.
Для використання SHIELD MODEL BL-02 потрібно забезпечити йому напруга живлення значенням 7 - 12 В постійного струму. Для підключення напруги живлення використовуються червоний і чорний провідники трьох контактного гнізда, позначені на платі приладу I і G відповідно. Джерелом напруги живлення вольтметра може бути вимірювана напруга, якщо воно відповідає вимогам приладу. Якщо живити прилад від вимірюваної напруги, це практично не вплине на точність вимірювання тому вольтметр споживає мало потужності. Напруга живлення вольтметра не повинно перевищувати 13 В постійного струму, інакше прилад вийде з ладу.
Після підключення напруги включається рідкокристалічний дисплей з діагоналлю 1,65 дюйма і синім підсвічуванням.
Дисплей вольтметра SHIELD MODEL BL-02:

У верхній частині дисплея показується значення напруги посередині значення струму з точністю до однієї сотої. У нижній частині дисплея показується значення споживаної потужності в ватах з точністю до десятих.

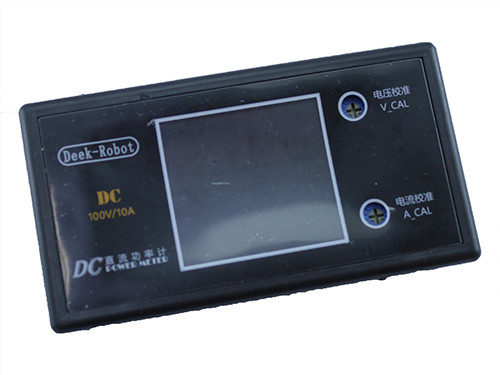

На передній панелі приладу є два потенціометра для ручного калібрування значень напруги (позначення V_CAL) і струму (позначення A_CAL).
Для вимірювання напруги потрібно підключити білий провідник, позначений на платі приладу O, і загальний контакт до потрібних крапок на схемі. Вимірювальні провідники підключаємо в схему паралельно, дотримуючись полярності. Максимальне значення вимірюваної напруги 100 В постійного струму.
Для вимірювання струму потрібно підключити в схему червоний провідник двох контактного гнізда і загальний контакт того ж гнізда. Вимірювальні провідники підключаємо в схему послідовно, дотримуючись полярності. Максимальне значення вимірюваного струму 10 А постійного струму.
Схема підключення приладу SHIELD MODEL BL-02:

Прилад може одночасно вимірювати і показувати на дисплеї поточне значення струму, напруги та споживаної потужності.
Вольтметр поставляється в пластиковому корпусі чорного кольору з засувками для установки на приладову панель, стінку, щит, пульт. Передня частина приладу захищена корпусом, але задня частина відкрита, тому потрібно максимально уникати агресивних впливів (падінь, ударів, вібрації, попадання пилу, попадання вологи і т.п.).

Характеристики:

виробник: Deek-Robot;
модель: SHIELD MODEL BL-02;
дисплей: рідкокристалічний;
діагональ дисплея: 1,65 дюйма;
вимірюваний струм: постійний;
напруга живлення приладу: 7 - 12 В DC;
вимірювана напруга: 0 - 100 В DC;
вимірюваний струм: 0 - 10 А DC;
вимірювальна поточна потужність: 0 - 1000 Вт;
точність: 1%;
монтажні розміри: 70 x 40 x 14 мм;
габарити: 79 x 43 x 15 мм;
вага: 35 г
