TQFP48 QFP48 PQFP48 - DIP48 переходник панелька
815 ₴
- Нет в наличии
- Код: 114177
- +380 (67) 342-92-45Денис вт/пт до 14
Для программирования микросхем с корпусами, отличными от DIP, используют специальные адаптеры-переходники под соответствующий тип корпуса. Одной стороной переходник устанавливается в DIP-колодку программатора, другая сторона представляет собой колодку под соответствующий тип корпуса. Данная модель используется для подключения в плату с посадочной площадкой под микросхему с типом корпуса DIP48 микросхем, исполненных в корпусах TQFP48 QFP48 PQFP48.
Для использования переходника нужно припаять или закрепить штыри DIP48 на плате с посадочной площадкой под микросхему с типом корпуса DIP48. Потом нужно нажать на защелку, которая удерживает крышку сокета – крышка должна откинутся под действием пружины. Потом вставить в пазы микросхему в корпусе TQFP48 QFP48 PQFP48 по ключу и закрыть крышку сокета для закрепления микросхемы. Нумерация DIP штырей изображена на корпусе переходника цифрами.

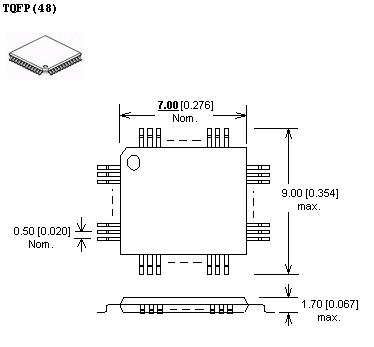

Размеры микросхемы в корпусе TQFP48:
Характеристики:
для установки на посадочные площадки: DIP48;
для установки микросхем в корпусе: TQFP48, QFP48, PQFP48;
шаг: 0,5 мм;
контакты: 4 пары по 7 х 7 мм;
расстояние между DIP ногами: 2,54 мм (100mil);
расстояние между рядами DIP: 1,52 см (600mil);
габариты: 65 х 40 х 33;
вес: 41 г.
| Основные атрибуты | |
|---|---|
| Производитель | OEM |
- Цена: 815 ₴
