Электрический шунт FL-2 50A 75мВ

Электрический шунт FL-2 50A 75мВ используется как вспомогательное приспособление для измерения в электрических цепях большой силы постоянного тока с помощью вольтметра без применения амперметра.
Шунт – это проводник, имеющий сверхнизкое, постоянное сопротивление. Основной характеристикой шунта является величина потенциала (падение напряжения). У нашего шунта величина потенциала составляет 75мВ при токе 50А.
Для использования шунта нужно включить его последовательно в электрическую цепь. Для этого на корпусе шунта есть две клеммы, которые зажимаются винтами большего размера. Клеммы с винтами меньшего размера используются для подключения вольтметра. Когда шунт интегрирован в цепь и к нему подключен вольтметр – можно включать напряжение питания цепи.

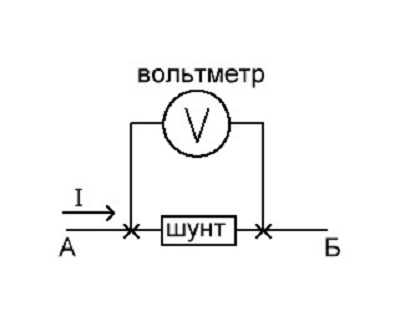

Схема подключения шунта:

Для расчета потребляемого в цепи тока нужно вольтметром измерить падение напряжения на шунте, составить и решить пропорцию:
75/50 = значение падения напряжения/X
из чего
X = значение падения напряжения * 50/75.
Существуют также специальные промышленные вольтметры, проградуированные под измерение тока методом шунтирования. Формула расчета заложена в такие вольтметры конструктивно.
Шунт FL-2 имеет два отверстия для закрепления на плоской поверхности.
Материалом проводников в шунтам FL-2 служит манганин, наконечников - медь. Погрешность шунтов FL-2 - 0,5%.

характеристики:

модель: FL-2;
максимальный ток: 50А;
величина потенциала: 75мВ (при токе 50А)
сопротивление шунта: 1500мкОм;
погрешность шунта: 0,5%;
материал проводника: манганин;
размеры: 120 х 25 х 16 мм;
вес: 130 г.
