Электрический шунт FL-2 100A 75мВ

Электрический шунт FL-2 100A 75мВ используется как вспомогательное приспособление для измерения в электрических цепях большой силы постоянного тока с помощью вольтметра без применения амперметра.
Шунт —это проводник, имеющий сверхнизкое, постоянное сопротивление. Основной характеристикой шунта является величина потенциала (падение напряжения). У нашего шунта величина потенциала составляет 75мВ при токе 100A.
Для использования шунта нужно включить его последовательно в электрическую цепь. Для этого на корпусе шунта есть две клеммы, которые зажимаются болтами с гайками большего размера. Клеммы с винтами меньшего размера используются для подключения вольтметра. Когда шунт интегрирован в цепь и к нему подключен вольтметр —можно включать напряжение питания цепи.

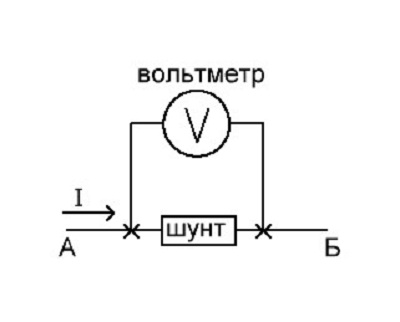

Схема подключения шунта:

Для расчета потребляемого в цепи тока нужно вольтметром измерить падение напряжение на шунте, составить и решить пропорцию:
75/100 = значение падения напряжения/X,
из чего
X = значение падения напряжения*50/100.
Существуют также специальные промышленные вольтметры, проградуированные под измерение тока методом шунтирования. Формула расчета заложена в такие вольтметры конструктивно.
Материалом проводников в шунтах FL-2 служит манганин, наконечников —медь. Погрешность шунтов FL-2 - 0,5%.

Характеристики:

модель: FL-2;
максимальный ток: 100A;
величина потенциала: 75мВ (при токе 100A);
сопротивление шунта: 750мкОм;
погрешность шунта: 0,5%;
материал проводника: манганин;
размеры: 109 х 23 х 11 мм;
вес: 250 г.
