Реле с настраиваемой задержкой, 12V, для Arduino

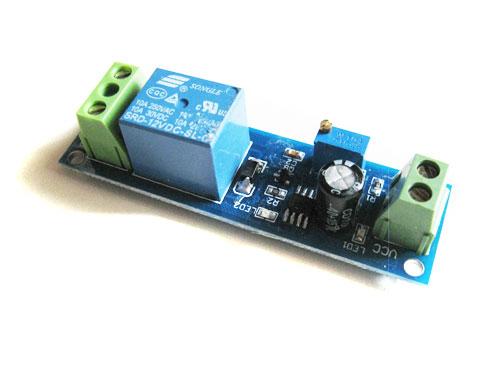

1-канальный модуль реле 12V с настраиваемой задержкой для Arduino используется для управления различными приборами с большим входным током.
Для использования релейного модуля к нему нужно подключить управляемое устройство. Затем нужно подключить к выводам Vcc и Gnd модуля питание 12В. После этого можно приступать к работе. На плате есть два светодиода LED1 и LED2. LED1 показывает наличие питания. LED2 показывает включение реле.
Управление модулем (временем задержки) осуществляется с помощью потенциометра (построечного резистора RP), который находится на плате.
Релейный модуль имеет два интерфейса – для подключения питания и для подключения управляемых приборов к реле:

• для подключения релейного модуля к управляющему устройству используется 2 контакта-зажима. Контакты GND и VCC для подключения +12В, вывод;
• для подключения управляемых приборов к реле на плате присутствует 3 контакта-зажима. Обозначение контактов CB, COM, CK.

Питание релейного модуля осуществляется от внешних источников питания (блоков питания, батарей). Напряжение питание модуля 12В.

Характеристики:

рабочий ток реле: 15 – 20мА;
управляющее напряжение реле: 12В;
реле высокого тока SRD-05VDC-SL-C AC250V 10A, AC125V 10A; DC28V 10A , DC30V 10A;
управляемое время задержки: 0 – 10 сек;
габариты модуля: 76,5 х 23,1 х 21,0 мм;
вес: 22 г.
